JACKODUR® voor omkeerdak isolatie van dakterrassen: Minimale ballast & maximale efficiëntie - casestudie in Frankrijk

20.04.2022 - De belangrijkste uitdaging bij de bouw van dakterrassen met zware bescherming is de ballast. Deze voegt gewicht toe aan de constructie en zorgt voor hoge dakranden. Dankzij de JACKODUR® isolatieplaten van JACKON Insulation GmbH is het in Frankrijk voor het eerst mogelijk om onnodig extra gewicht te vermijden, en te genieten van hoogwaardige isolatie met een eenvoudige plaatsing. Meer uitleg aan de hand van volgende casestudie.

Omkeer dakisolatie met JACKODUR®, de basis

  • Methode: omgekeerde isolatie
  • Toepassing: dakterrassen die specifiek dienstdoen als parking, voor zwaar en licht voertuigverkeer
  • Efficiëntie: geschikt voor alle gebouwen met hoge energieprestaties
  • Certificaten: DTA en Atex gecertifieerd (Franse CSTB)
  • Vermogen: hoog thermisch isolerend vermogen, R-waarde tot 11,85 m2·K/W afhankelijk van de dikte

    Kenmerken:
  • Hoogwaardige thermische isolatie van geëxtrudeerd polystyreenhardschuim (volgens de norm EN 13164)
  • Druk- en maatvast (300, 500 en 700kPa) en vochtbestendig
  • Ultralichte panelen met een dikte tot 320mm, met sponning rondom en een oppervlakte van 0,75m²


Focus op de JACKODUR® Plus

Met het hoogwaardige isolatiemateriaal JACKODUR® bereikt men een warmteweerstand R tot 11,85 m2·K/W bij een dikte van 320 mm in 1 laag. Dit wordt mogelijk gemaakt dankzij de gepatenteerde meerlagentechnologie die JACKON ontwikkelde. Afzonderlijke isolatielagen kunnen zo aan elkaar gelijmd worden tot een homogene dikte. (Dikkere lagen kunnen niet worden geëxtrudeerd).


JACKODUR® in de praktijk

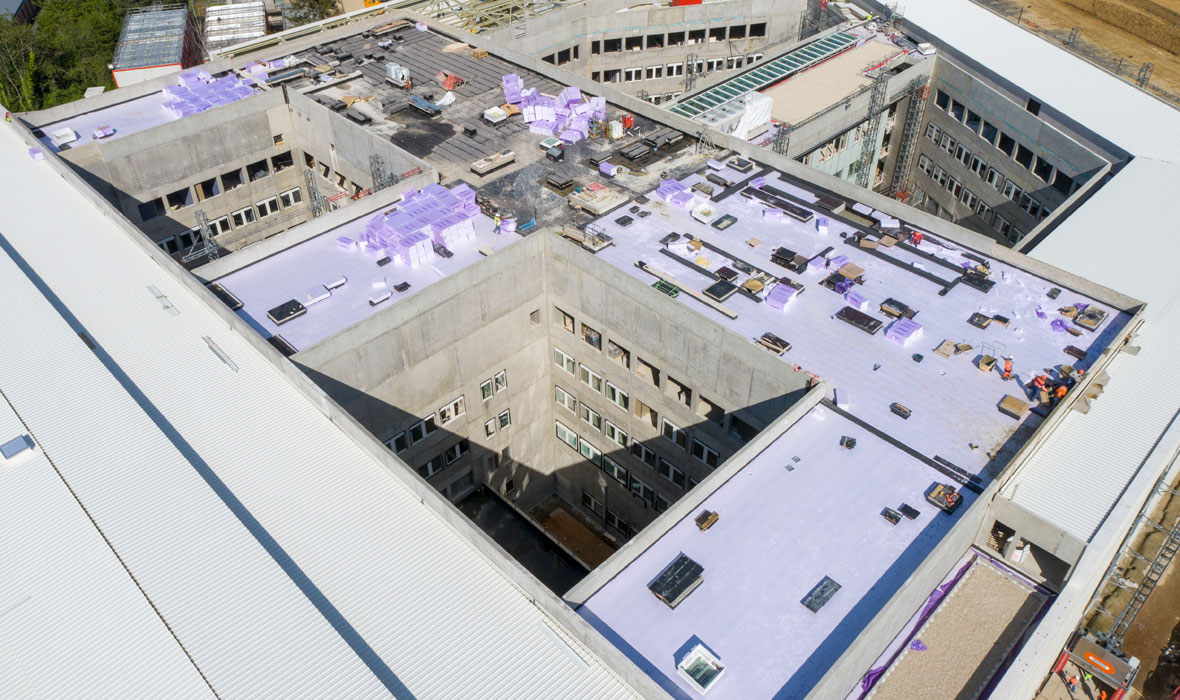

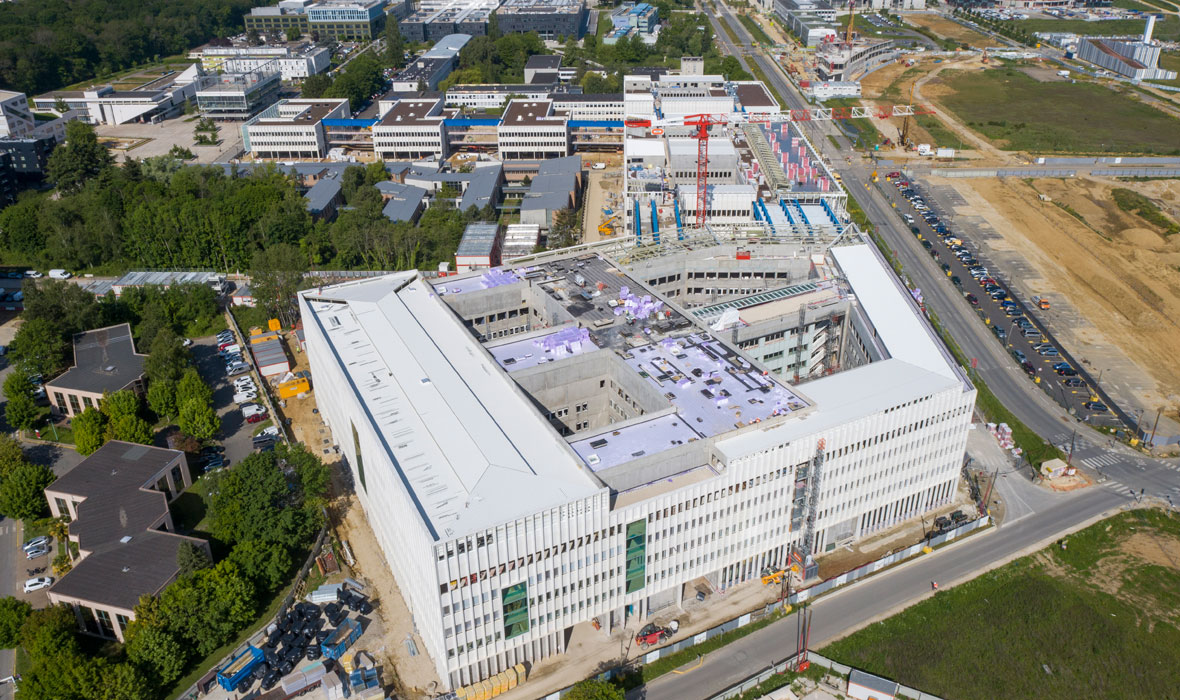

Het project aan de Universiteit van Parijs-Saclay is kostenbesparend en ecologisch

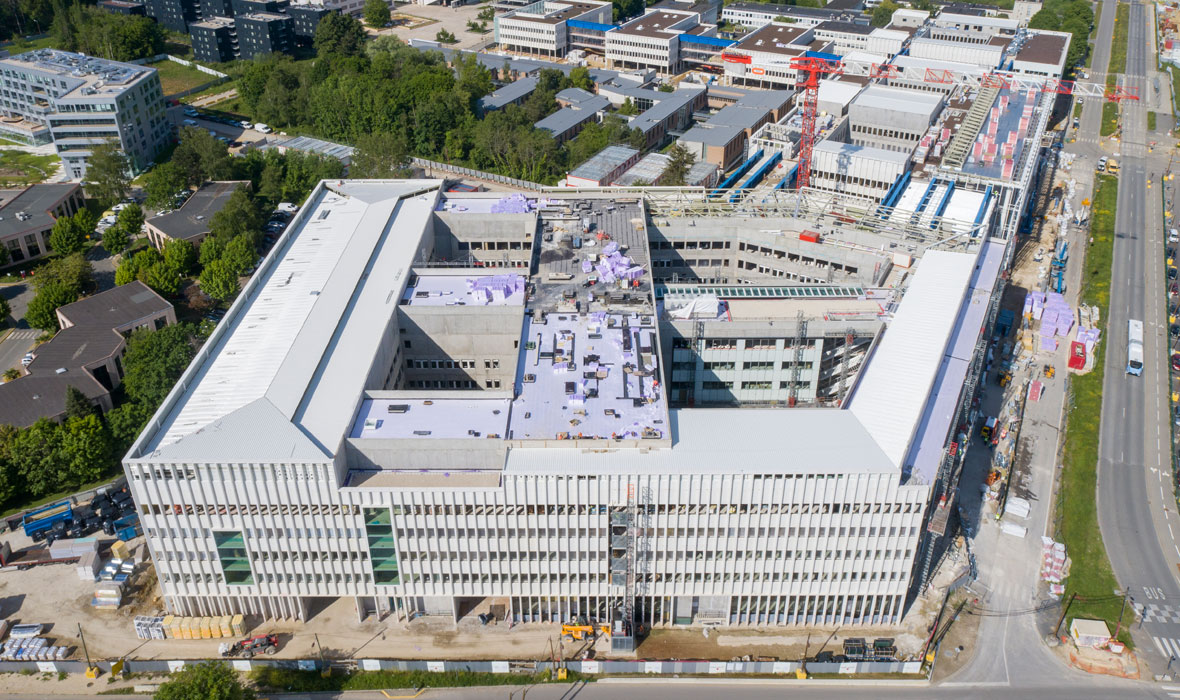

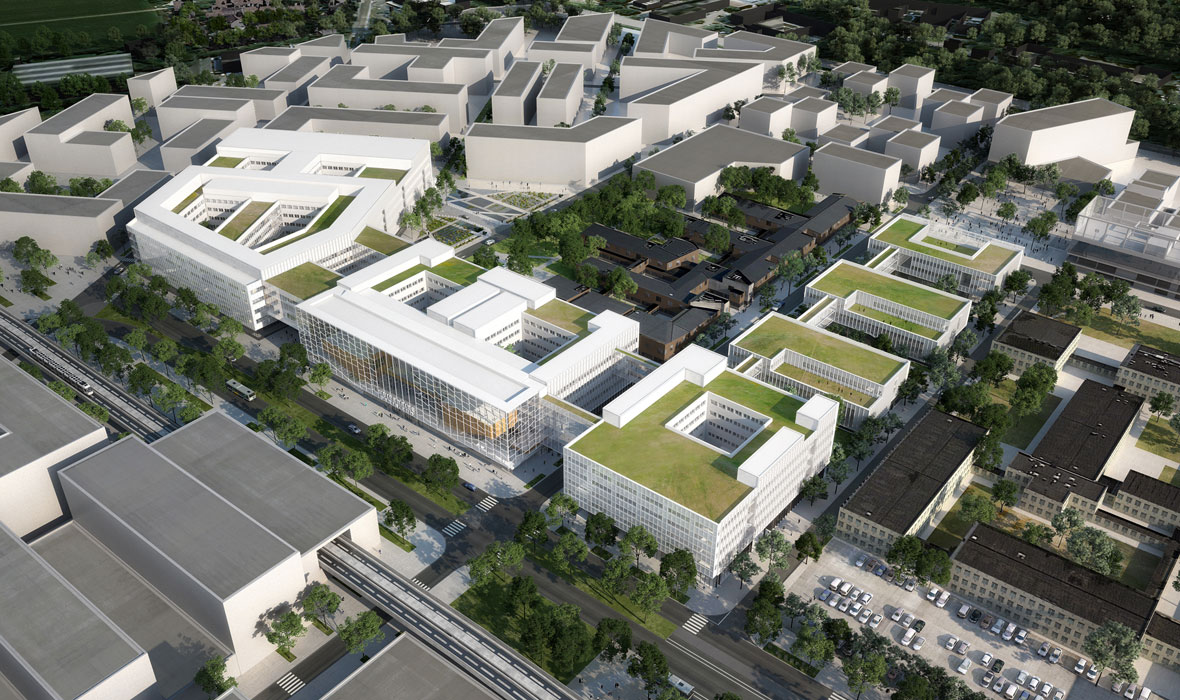

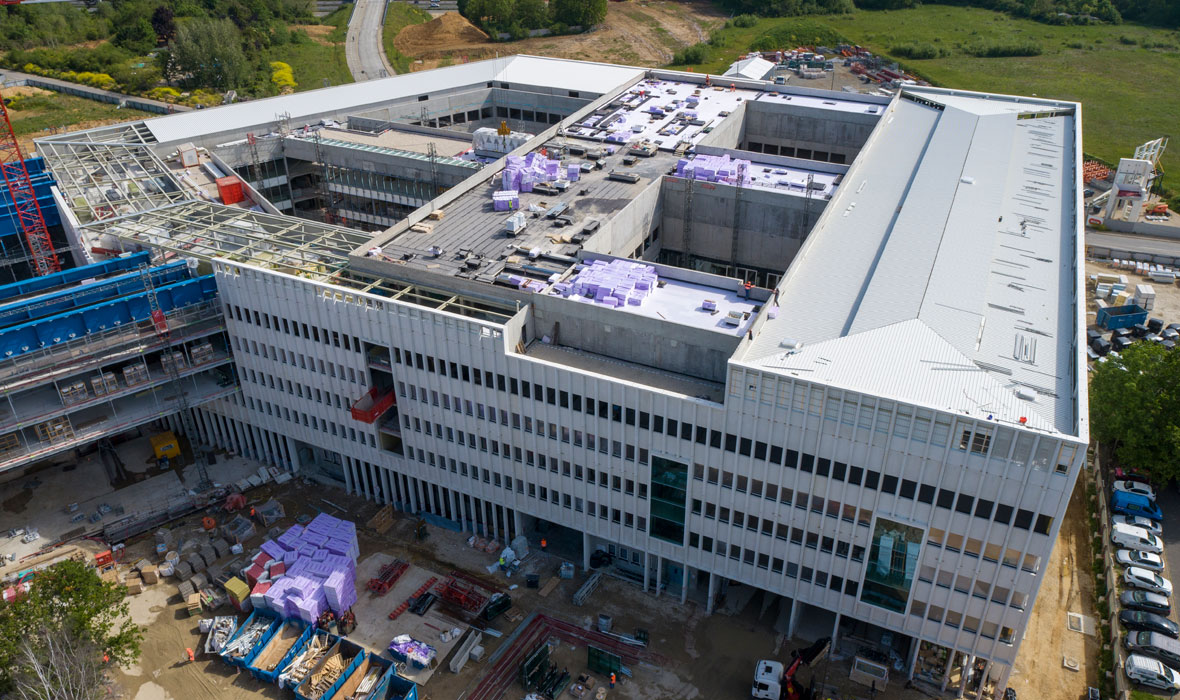

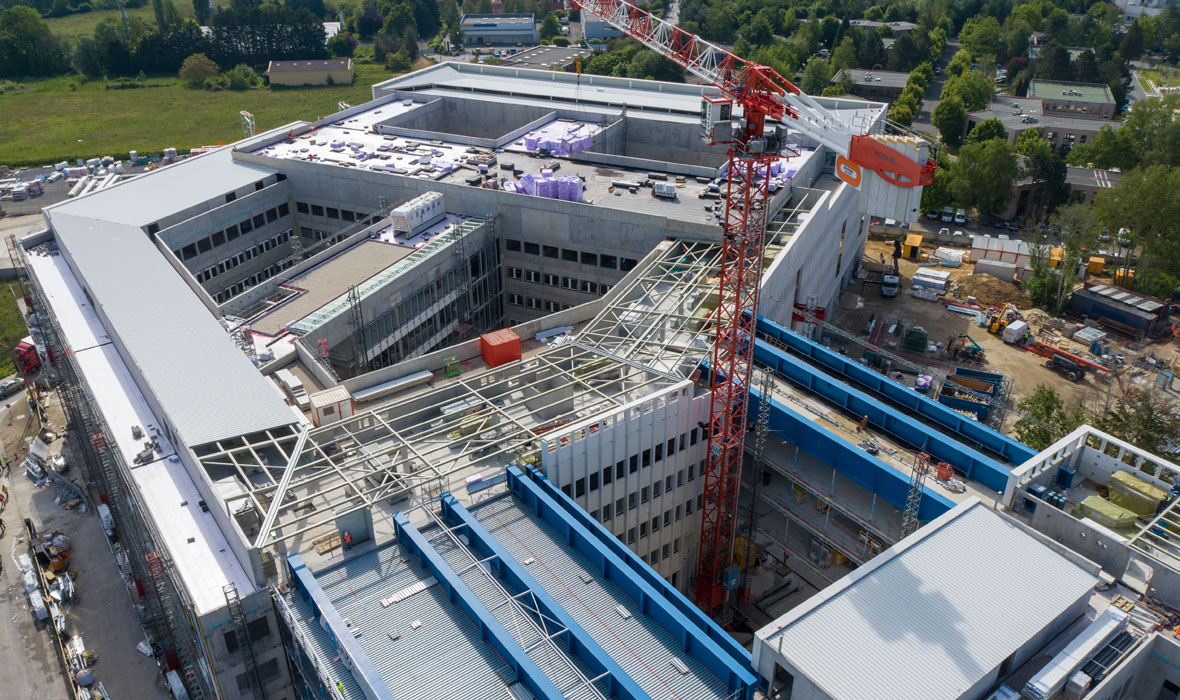

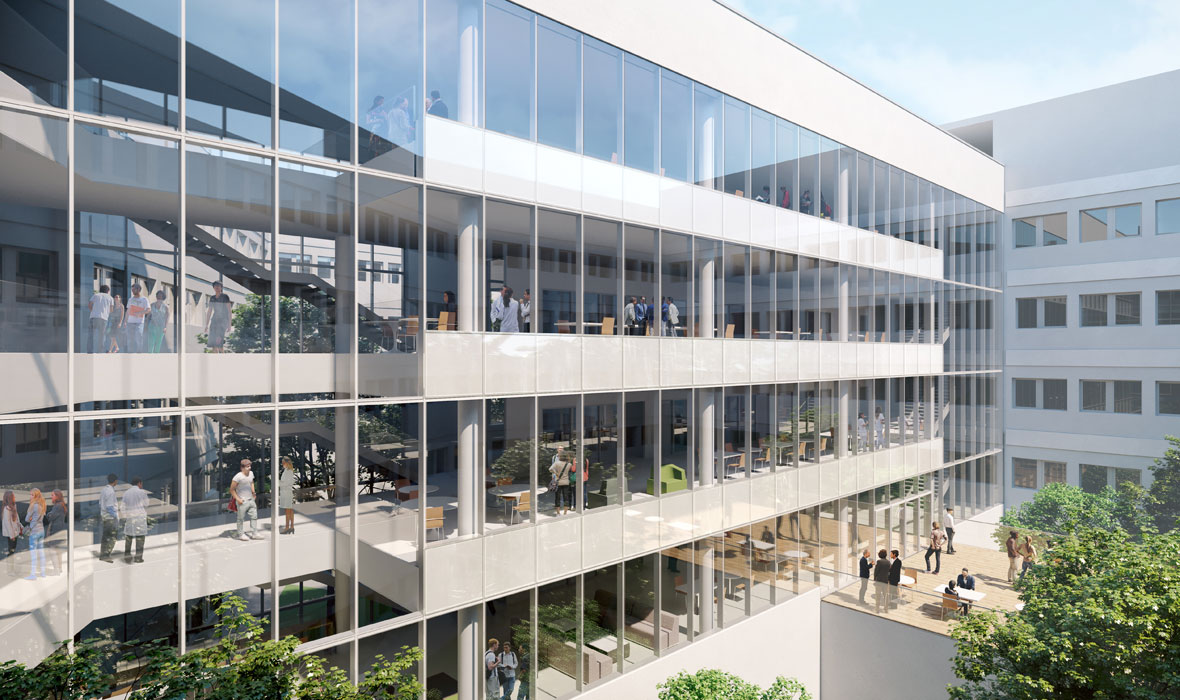

Het bouwproject van het Biologie-Farmacie-Chemie departement van de Universiteit Paris-Saclay is één van de belangrijkste universiteitsprojecten in Frankrijk. Zo'n 4.600 studenten en onderzoekers gaan er in 2022 van start. Het gebouw heeft een oppervlakte van 85.000m2 en omvat laboratoria- en onderwijsruimten voor farmacie-, scheikunde- en biologiecursussen. Het restaurant op de campus telt zo’n 1.500 zitplaatsen.

Optimale werkomstandigheden bieden in moderne lokalen, die bovendien voldoen aan de huidige normen, vormen de basis. Het project ontving overheidssteun van het Franse Nationale Onderzoekagentschap in het kader van het "Investeren in de toekomst"-programma. Bovendien werd voor de allereerste keer gebruikgemaakt van een terrasdak met de nieuwe regelgeving voor ballasttoepassing. De bouwheer koos voor materialen met een levensduur van minstens 20 jaar en asfalt als waterdichtingsmateriaal. Laatstgenoemde heeft namelijk een betere reputatie op vlak van sterkte en duurzaamheid.

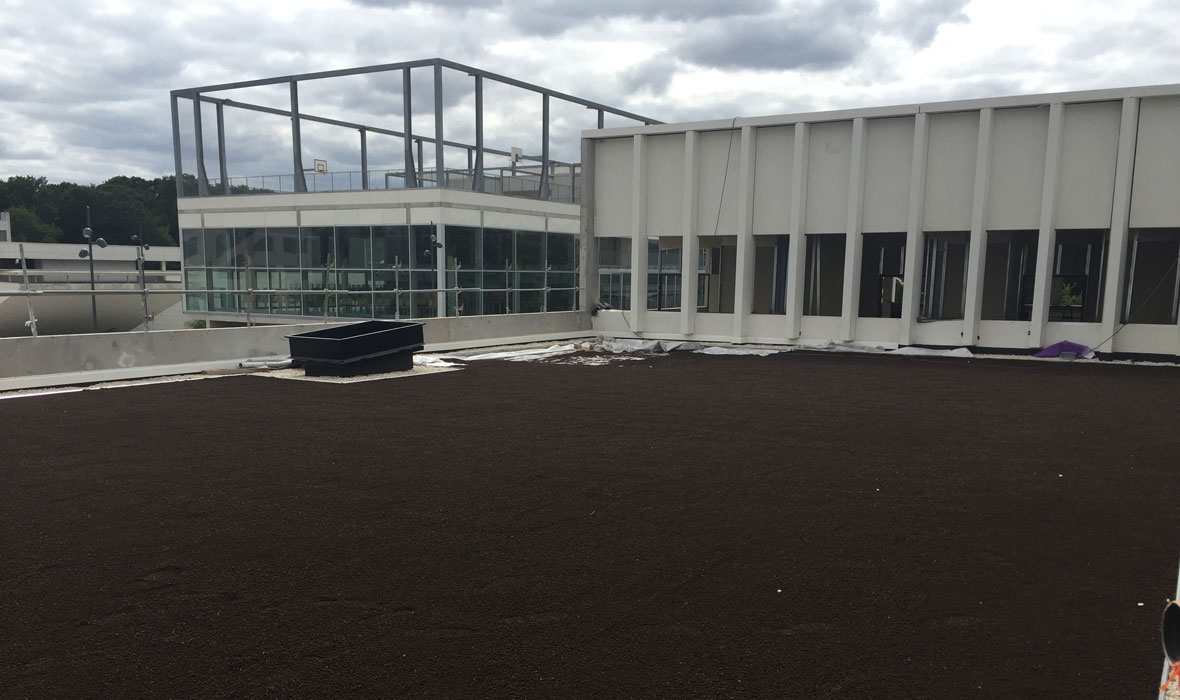

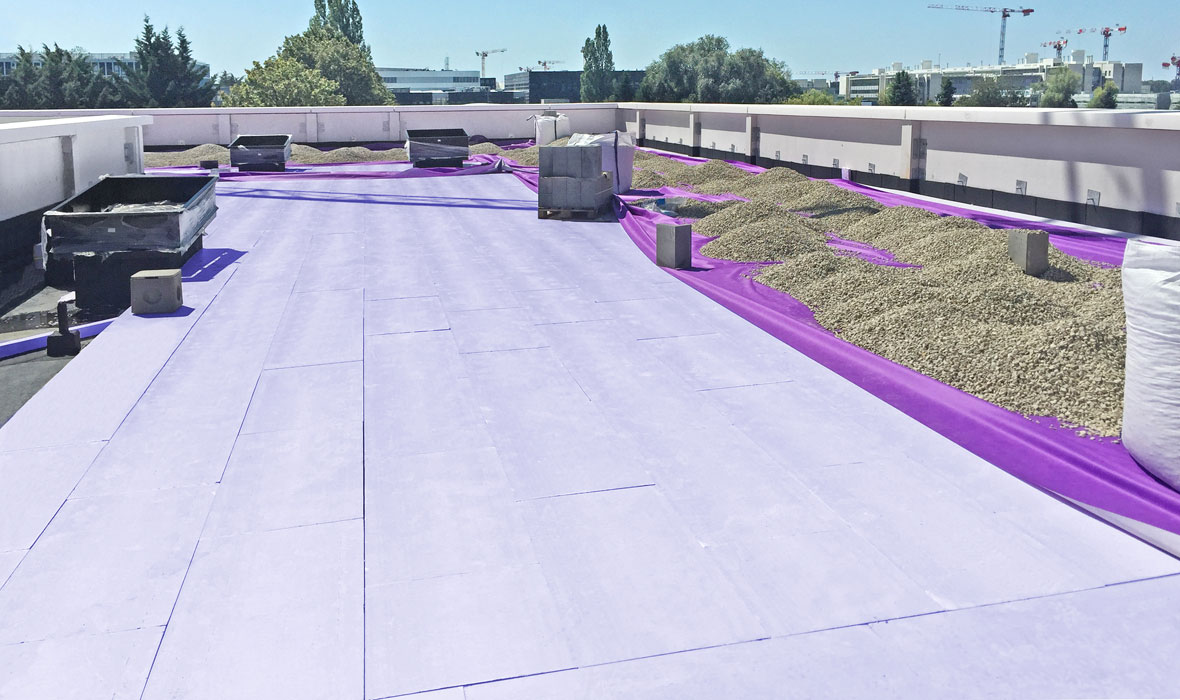

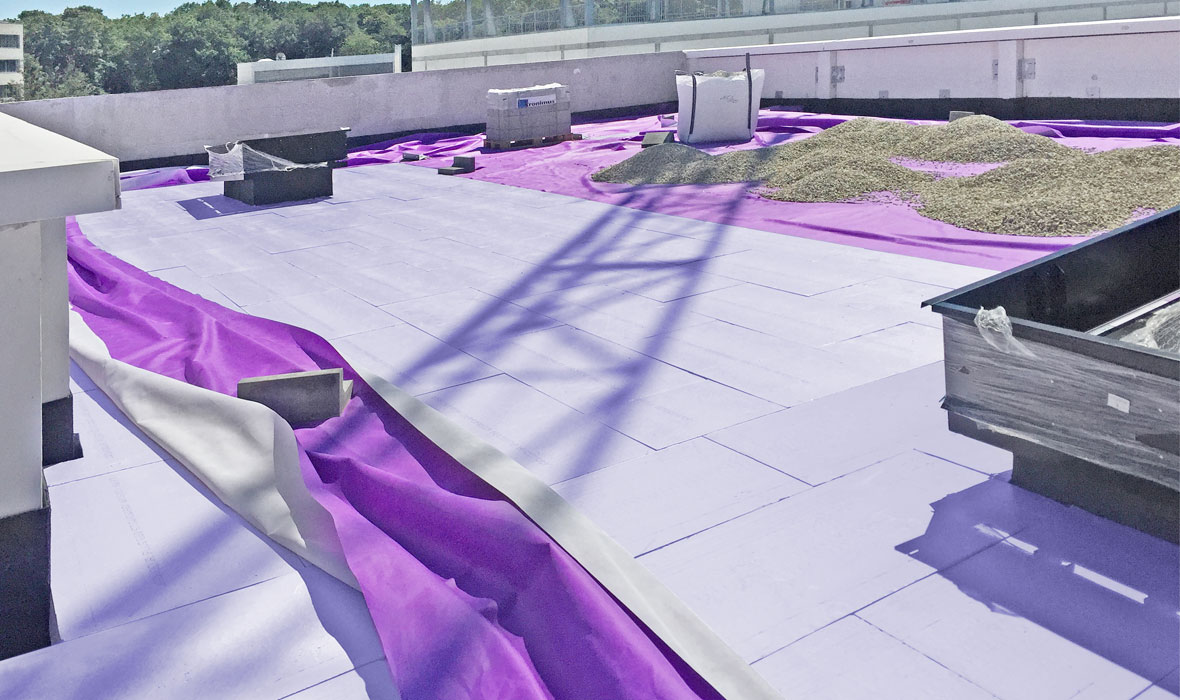

Voor JACKON Insulation GmbH bestond dit project uit de aanleg van 15.000 m² JACKODUR® van 270mm dikte. Dit type is specifiek gekozen om het dak af te werken als tuin. Bijkomend werd 4.000m² JACKODUR® van 250mm dikte geplaatst voor de afwerking van het grindterras. Met een warmteweerstand van 9 m²∙K/W bij een dikte van 250 mm, was de grindballastlaag slechts 50 mm dik in plaats van de 180 mm die initieel nodig was.

In de praktijk biedt JACKON Insulation GmbH een aangepaste  technische ondersteuning vooral voor de ballast bepaling.

Voor de ballastberekening werd gebruikgemaakt van een simulator, ontwikkeld door Exiba[1]. Het maakt een dimensionering mogelijk om de windbelasting bij dakterrassen met omkeer dak te berekenen.

De simulator is educatief, gebruiksvriendelijk, eenvoudig in gebruik, en gebaseerd op de goedgekeurde methode van de Franse CSTB-experten. Het voert berekeningen uit op forfaitaire wijze, zonder rekening te houden met de hoogte van de dakrand, aan de hand van drie criteria:

  •  De ligging van de werf: winderig gebied en ruwheid van de grond;
  •  De keuze van de bescherming: het type terras (ontoegankelijk, technisch, toegankelijk met platen op blokken of drooggelegd) en de hoogte van het dak;
  •  De uitvoering: welk systeem er wordt gebruikt

De simulator geeft een minimum prestatieniveau aan en de verschillende mogelijke ballastoplossingen. Het voorziet ook een schema met aangepaste antwoorden: van eenvoudige grindbescherming met 8mm diameter en 50mm dikte over het hele terras, tot een meer complexe oplossingen, met toevoeging van betonplaten in de randzones, voor hoge gebouwen of gebouwen in zeer blootgestelde gebieden.

Dankzij het proces, waarbij er geen schroeven of lijm gebruikt zijn, voldoet dit project aan de opgelegde doelstellingen. Bovendien is het makkelijk te demonteren. De ballastvermindering en het lage isolatiegewicht beperken ook de koolstofimpact. De uitstekende systeemprestaties zorgen ervoor dat gedurende de gehele levensduur energie bespaard wordt.


De voordelen van JACKODUR®

  • Voor alle afwerkingen, zowel in nieuwbouw- als renovatieprojecten
  • Door de aanleg van het dakterras is ook de hoogte van het gebouw lager.
  • Besparing op de gebouwhoogte door de aanleg van een parkeerterrein, een toegankelijk terras en een tuin op een dakoppervlak dat doorgaans niet wordt gebruikt.
  • Lichtere structuur dankzij een gecertifieerd bouwproces en een ballastlaag dat volgens nieuwe voorschriften elke vorm van onnodige overbelasting op het gebouw vermijdt.
  • De noodzakelijke dakrand is lager dan bij andere isolatieplaten.
  • Vermindering van de noodzakelijke dakrand.
  • Voldoende geïsoleerde ballastlaag die beschermt tegen alle weersomstandigheden (voornamelijk tegen rukwinden, uv-straling,…).
  • Bescherming van de waterdichting van het dak tegen uv-straling, thermische en mechanische schokken. Zowel tijdens de aanleg als gedurende de hele levensduur van het gebouw.
  • Gemakkelijk te plaatsen panelen die rechtstreeks en zonder dampscherm worden gebruikt op alle soorten waterafdichting, ongeacht de weersomstandigheden.
  • Snelle plaatsing van eenlaagse panelen zonder gereedschap
  • Vervangt opvulling wanneer een terrasdak moet worden geëgaliseerd, zonder de structuur te verzwaren en zonder dat er versterking nodig is.

[1]de Franse vereniging voor de promotie en ontwikkeling van geëxtrudeerd polystyreen
