JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk

08.09.2022 - Voor de uitbreiding van het Europees Opleidingsinstituut “Compagnons du Tour de France” in de Franse stad Mouchard heeft de aannemer gekozen voor de isolatieoplossing JACKODUR® Atlas. Socotec, de onafhankelijke specialist voor technische controle in de bouwsector, heeft bovendien een certificaat toegekend aan de JACKODUR® Atlas, wat de betrouwbaarheid van het systeem nogmaals bevestigt. JACKODUR ® Atlas zorgt niet alleen voor een zeer performante isolatie zonder koudebruggen van de vloerplaat en de randzones, maar maakt ook deel uit van een werf met een atypische architectuur. De prestigieuze site is bestemd om de beste bouwers van morgen op te leiden.

Een Schoolvorbeeld

Het Europees Opleidingsinstituut is een unieke instelling in Frankrijk met een pedagogisch project dat aan iedereen een opleiding aanbiedt in duurzame hout- en woningbouw. Het nationale instituut met Europese faam is in 1993 opgericht om schoolverlaters op te vangen. Zo zijn er een private beroepsschool, een praktijkopleidingscentrum en een centrum voor permanente scholing gehuisvest. Het geheel is onderverdeeld in verschillende gebouwen met vergaderzalen en werkplaatsen. De activiteiten van dit instituut zijn de laatste jaren uitgebreid om het totaal aantal studenten en opleidingen aanzienlijk te laten toenemen.

In dit atypische kader gekenmerkt door de persoonlijkheidswaarden en de hoge eisen i.v.m. het werk, heeft JACKON Insulation het JACKODUR® Atlas systeem toegepast.


Één doel voor ogen: een uitzonderlijke uitbreiding

Het bestaande houten gebouw moest worden uitgebreid om ook een werkplaats voor digitale controle te voorzien. Deze werd ontworpen om plaats te bieden aan een "Fab'Lab"-ruimte waar kennis en knowhow over software of machines kan worden uitgewisseld. Een polyvalente zaal, twee ateliers en een technisch lokaal maken deel uit van dit project. Naast deze nieuwe ruimtes moet het ook dienen als hoofdingang tot de verschillende werkplaatsen.

Voor de realisatie werden de handen in elkaar geslagen met de architect Elie Bouche, een voorstander van passief bouwen. Hij begon zijn opleiding als leerling-timmerman en kreeg de titel van "Compagnon Carpentier des Devoirs Du Tour De France". Daarna volgde hij een opleiding aan de Architectuurschool van Lyon om in juni 2000 het diploma van architect D.P.L.G. te behalen. Deze voorgeschiedenis maakt hem de ideale persoon om dit project tot een goed einde te brengen.

Zo realiseerde hij een project met een hoofdgedeelte in houtskelet dat 3 verschillende volumes verbindt: een rechte kubus in prefabbeton bestemd voor de polyvalente zaal, een schuine kubus in houtskeletbouw voor het Fab'Lab en een andere voor het digitale controlecentrum en de hoofdingang.


De Weloverwogen keuze voor JACKODUR® Atlas

1. Praktisch  

  • Op maat gemaakt systeem volgens het grondplan.
  • Een nauwkeurig plaatsingsplan maakt het mogelijk de verschillende elementen ter plaatse te monteren.
  • Een paklijst identificeert alle onderdelen van het systeem dat op genummerde paletten wordt geleverd.
  • Snelle plaatsing dankzij vergrendeling.

2. Efficiënt

JACKODUR® Atlas zorgt voor een doorlopende isolatie tussen de vloer en de muren van het gebouw zonder koudebruggen.

  • Isolatie en bekisting worden in één bewerking uitgevoerd.
  • Optimalisatie van het systeem (geen onaangename verrassingen en weinig afval ter plaatse).
  • Opleiding van de teams en hulp bij het opstarten ter plaatse.

3. Voldoet aan de eisen van RE 2020

  • Deze oplossing beantwoordt aan de verwachtingen van projecteigenaars, architecten, thermische ingenieursbureaus en bouwers, en maakt een vereenvoudigde bouwfasering, een optimaal thermisch rendement en een algemene kostenbeheersing mogelijk.
  • Het product voldoet aan de eisen van BEPAS en BEPOS-constructies.
  • Compatibel met alle soorten gebouwen (zowel individuele, tertiaire, collectieve als openbare).
  • Combineerbaar met alle soorten muren. (houtskelet, bekistingsblokken, isolatie van metselwerk, spouwmuren, prefab muren, muren met buitenmuurisolatie)

Voor Steeve Barbe, van het Franse BS Maçonnerie* verantwoordelijk voor de installatie, is dit een primeur: "Het is inderdaad de eerste keer dat we JACKODUR® Atlas hebben geïnstalleerd. De ondersteuning door het JACKON-team was opmerkelijk, met opleiding en begeleiding ter plaatse op alle technische vlakken. Ook al is het proces gemakkelijk te plaatsen en zijn de panelen licht te hanteren, was de aanwezigheid van hun technici bijzonder geruststellend. Voor onze volgende projecten zal deze hulp niet meer nodig zijn, gezien de eenvoud en snelheid van de methode. Ondanks de zeer slechte weersomstandigheden heeft de oplevering van het project geen vertraging opgelopen”.

Specifieke kijk op de JACKODUR® Atlas-panelen

  • Gemaakt van geëxtrudeerd polystyreenschuim (XPS) met hoge dichtheid, vervaardigd volgens EN 13164.
  • Glad, drukbestendig oppervlak (300 kPa), vormvast, rotvrij en vochtbestendig.
  • Afwisselende sponning voor gepatenteerde enkelvoudige vergrendeling.
  • Nuttige oppervlakte 0,75 m² (paneel van 1250 x 600 mm).
  • Verschillende diktes verkrijgbaar (tot 320 mm).
  • Speciale hoek-, zij- en bekistingselementen.

*BS Maçonnerie is een filiaal van ALD Construction Bois gespecialiseerd in houtskeletbouw


Images for the message

  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk

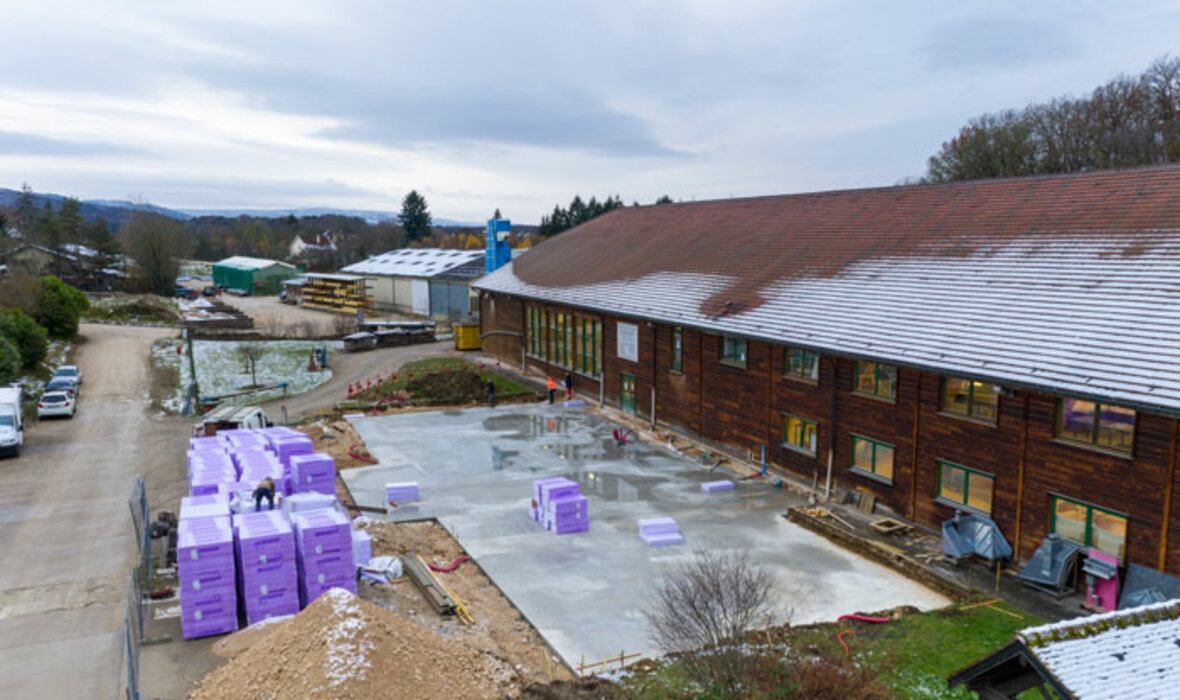

    Beeld 1 / 12: © JACKON Insulation GmbH De ondergrond is gelegd overeenkomstig de aanbevelingen van het ontwerpbureau. Een finale egalisatielaag van zand of dun beton wordt aangebracht om een volledig vlak oppervlak te verkrijgen.
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk

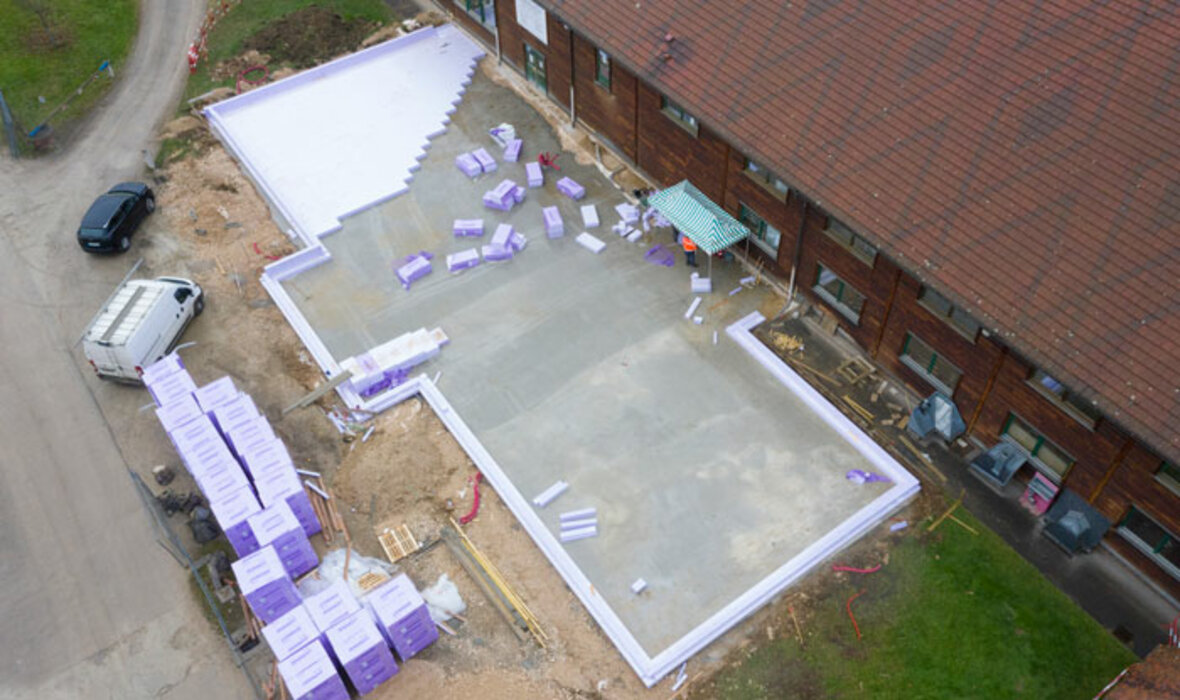

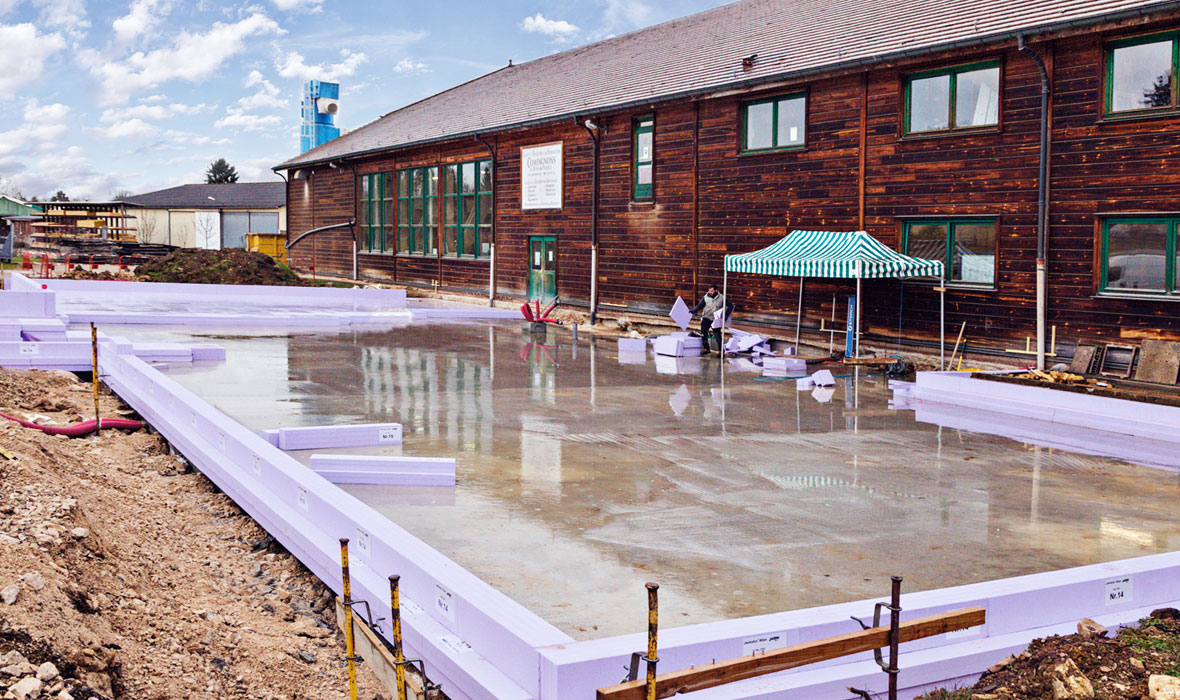

    Beeld 2 / 12: © JACKON Insulation GmbH Eens de koorden gespannen zijn, wordt de bekisting volgens het plan steeds vanuit een hoek gelegd. De thermische onderbrekingsbekisting wordt vervolgens in de zijelementen geplaatst.
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 3 / 12: © JACKON Insulation GmbH
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 4 / 12: © JACKON Insulation GmbH
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk

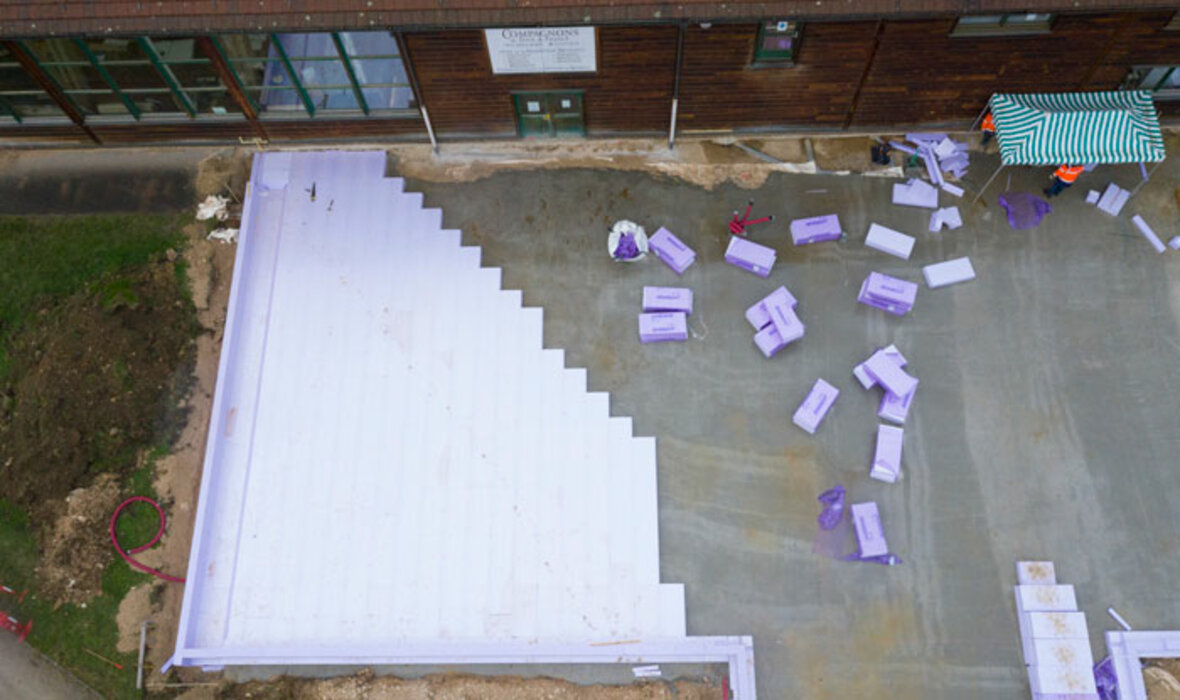

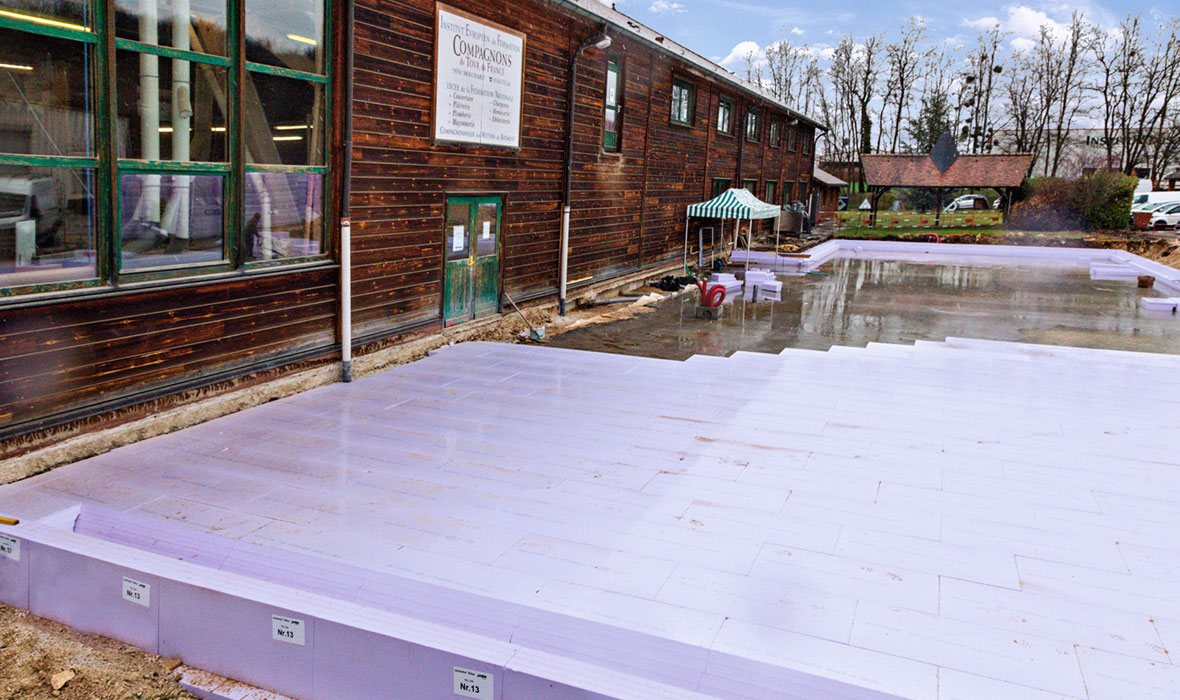

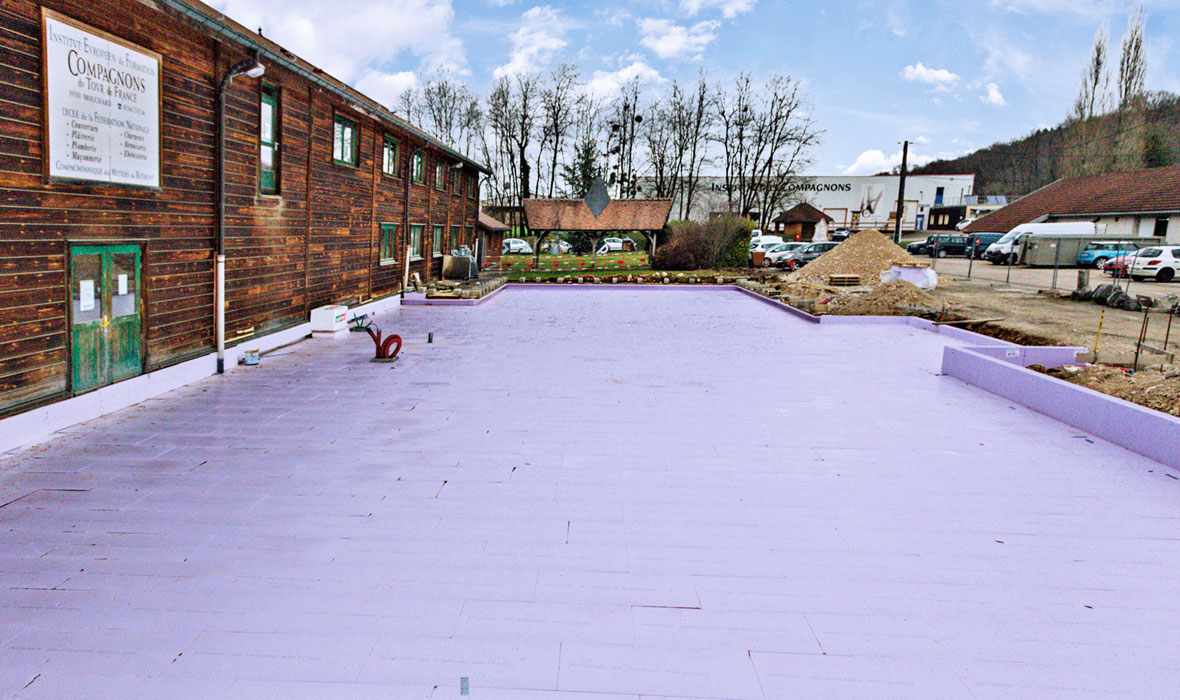

    Beeld 5 / 12: © JACKON Insulation GmbH De oppervlakte-elementen worden dan afwisselend en nauw aansluitend gelegd met een maximale spleettolerantie van 5 mm.
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 6 / 12: © JACKON Insulation GmbH Uitsparingen zijn vereist voor de doorgang van technische leidingen. Bij voorkeur gebruikt men hiervoor een zaag of een klokboor. De omtrek van de doorgangen wordt vervolgens thermisch gedicht met het specifieke JACKODUR® fixatieschuim (Lambda 0,035).
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 7 / 12: © JACKON Insulation GmbH
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk

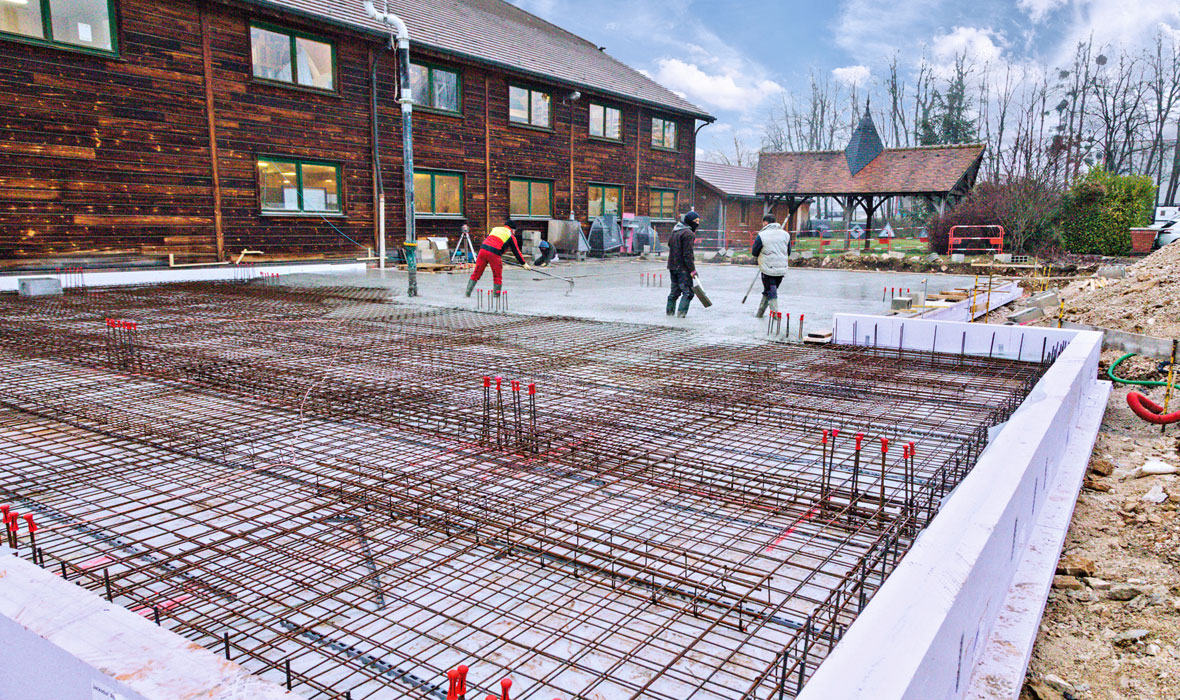

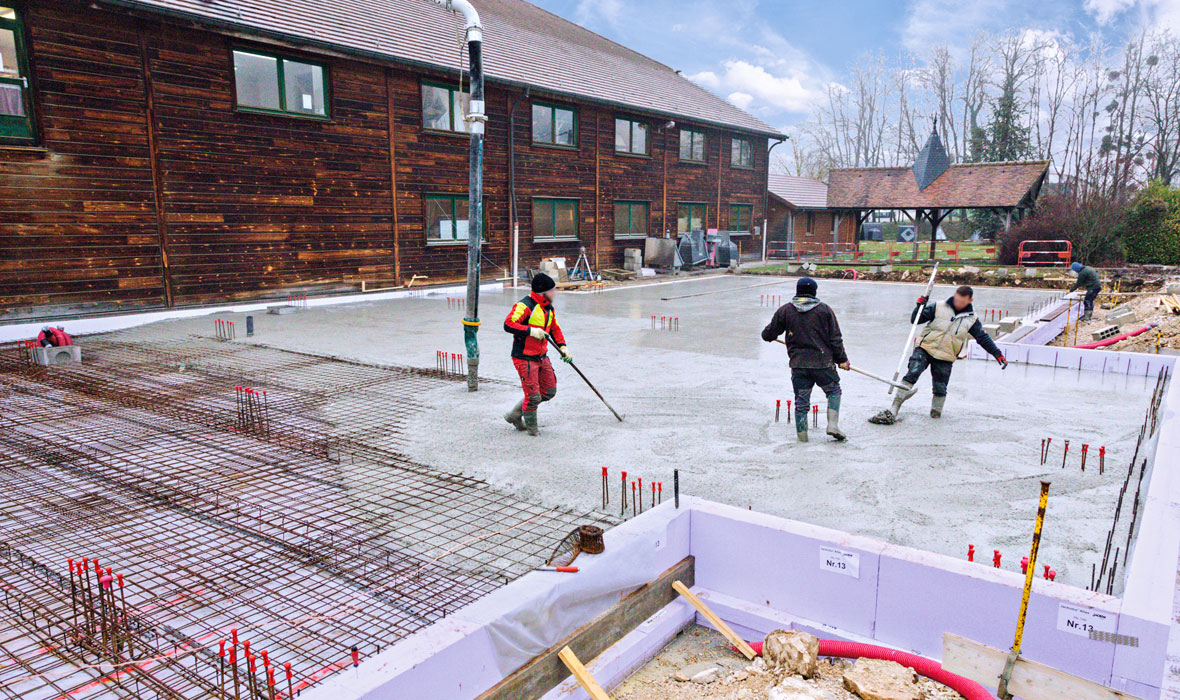

    Beeld 8 / 12: © JACKON Insulation GmbH Installatie van een bouwfolie tot over de randen. Vervolgens plaatsing van de wapening volgens het plan van het studiebureau. Tenslotte het storten van beton.
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 9 / 12: © Architecture Atelier des Montaines
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 10 / 12: © Architecture Atelier des Montaines
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 11 / 12: © Architecture Atelier des Montaines
  • JACKODUR® Atlas in een uitzonderlijk bouwproject voor Europees Opleidingsinstituut in Frankrijk
    Beeld 12 / 12: © Architecture Atelier des Montaines
