JACKODUR® Atlas: hoogwaardige isolatie en een sterk vereenvoudigde bouwwerf

07.01.2020 - Buitenisolatie is zonder twijfel de meest efficiënte vorm van isolatie. JACKON Insulation past dit principe toe in de praktijk dankzij zijn bouwproces JACKODUR® Atlas. Deze methode laat het toe bodemplaten van alle soorten bouwprojecten in een recordtijd doeltreffend en efficiënt te isoleren. Zeer handig voor eengezinswoningen.

Case JACKODUR® Atlas: voor een optimale isolatie

“Passief Huis” zijn woningen met een zeer laag energieverbruik. Regelmatig krijgen wij opdrachten voor het leveren van isolatie voor deze zeer populaire manier van bouwen. Dit geldt voor alle verschillende type woningen binnen het “passief wonen”-principe. Het systeem JACKODUR® Atlas maakt het mogelijk om met het bouwen van een passief huis te voldoen aan de duurzaamheidsdoelstelling.

Pierre Courtier van Passiv’Home, een fabrikant van passiefwoningen en woningen met een laag energieverbruik, kreeg de opdracht een gelijkvloerse passiefwoning in houtskeletbouw te bouwen. Voor het isoleren van de betonplaat werd het systeem JACKODUR® Atlas 300 gekozen.

Pierre Courtier, projectleider van deze werf, legt uit waarom.

Waarom koos u voor deze vorm van isolatie?

JACKODUR® Atlas 300 is een bewezen oplossing die we regelmatig toepassen voor de isolatie van vloerplaten van gebouwen en hun omliggende zones, met name voor huizen met een zeer laag energieverbruik en passiefwoningen, onze specialisatie. Het systeem biedt de mogelijkheid om een gebouw te isoleren zonder koudebruggen voor de volledige oppervlakte van de vloerplaat en de rand. En dit zonder risico op kwaliteitsgebreken en voor een optimaal comfort van de bewoners door hen een lager energieverbruik te garanderen.

Maar dat is nog niet alles. Met JACKODUR® Atlas 300 verloopt de uitvoering van de werken snel en eenvoudig. Dankzij het concept is het mogelijk om alle soorten constructies perfect met elkaar te verbinden, zoals muren en thermische isolatie van buitenaf, dubbelwandige muren, muren met houtskeletbouw of blokken voor de bekisting.

Het is dus een oplossing waarmee we twee doelstellingen kunnen bereiken:

- Enerzijds krijgen de toekomstige bewoners de garantie dat hun huis is voorzien van hoogwaardige isolatie, waardoor ze de huidige reglementaire vereisten overtreffen.

- en anderzijds ben je als bedrijf zeker van een eenvoudige, snelle en efficiënte manier van bouwen, zonder beperkingen en zonder risico’s.

Momenteel wordt er veel gebouwd met JACKODUR® Atlas, mede ook vanwege een goede  prijs/kwaliteit-verhouding.


Wat zijn de verschillende stappen voor de plaatsing van het systeem?

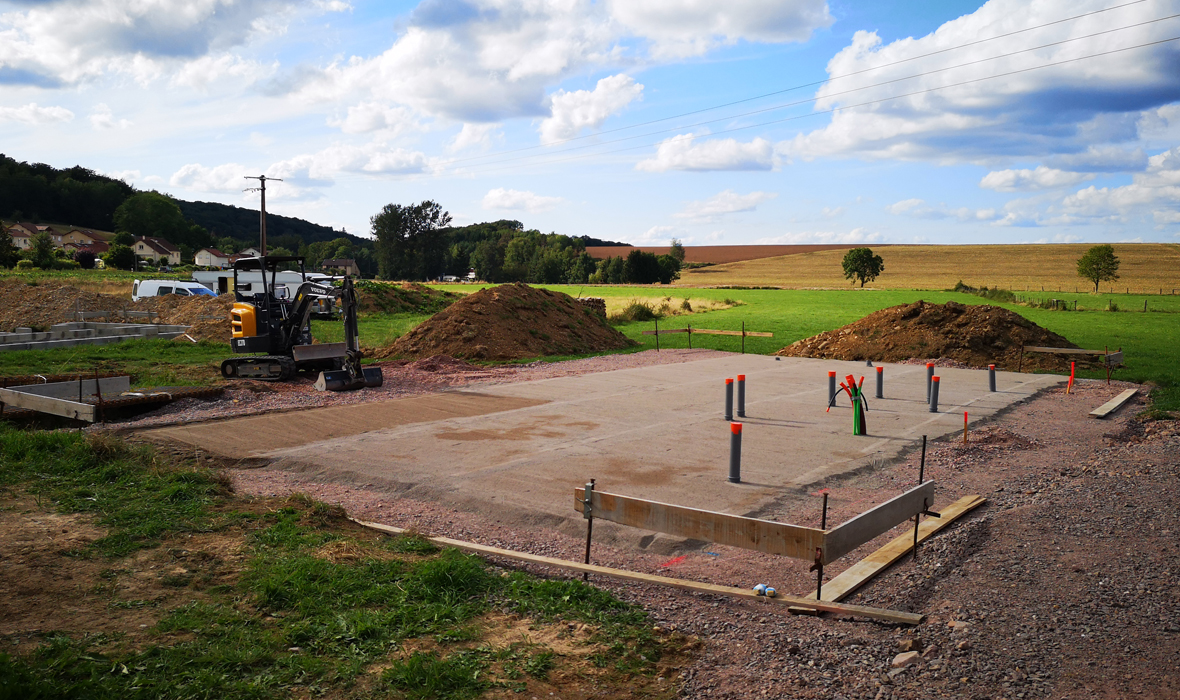

“Allereerst moet de ondergrond goed voorbereid worden met een gemalen, vlakke en compacte dikke laag, voor een goede stabiliteit. Vervolgens wordt er een regelmatige deeltjesgrootte gerealiseerd door een vlakke nivelleerlaag van zand of schraal beton te voorzien.

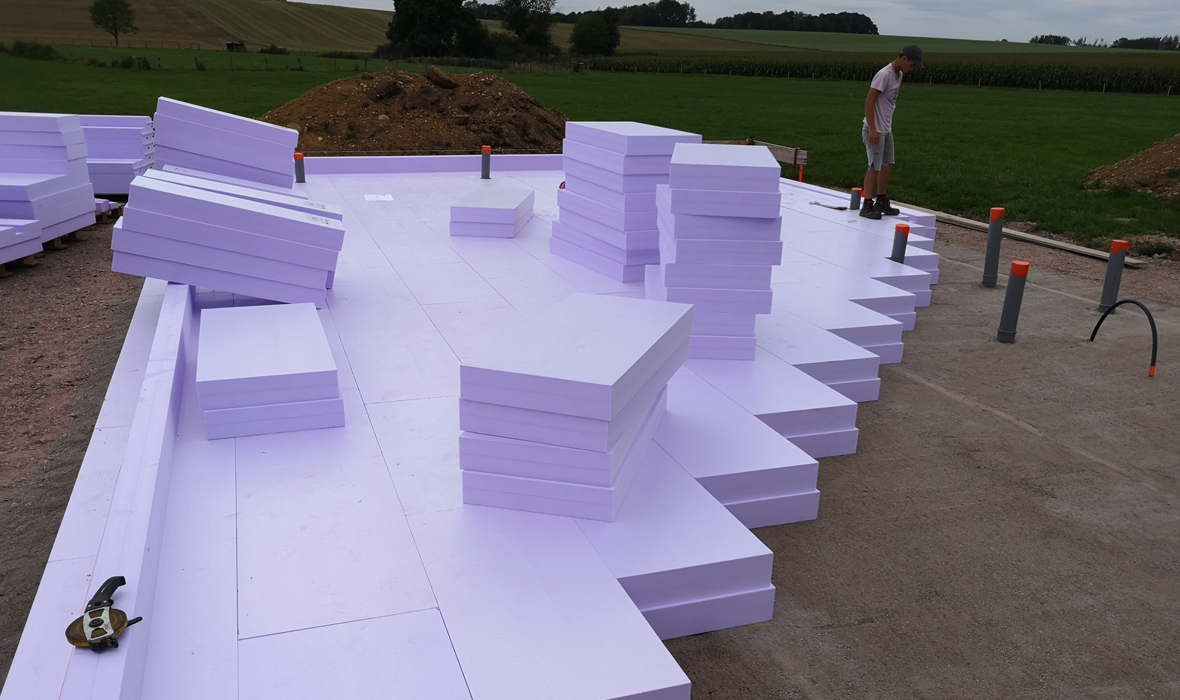

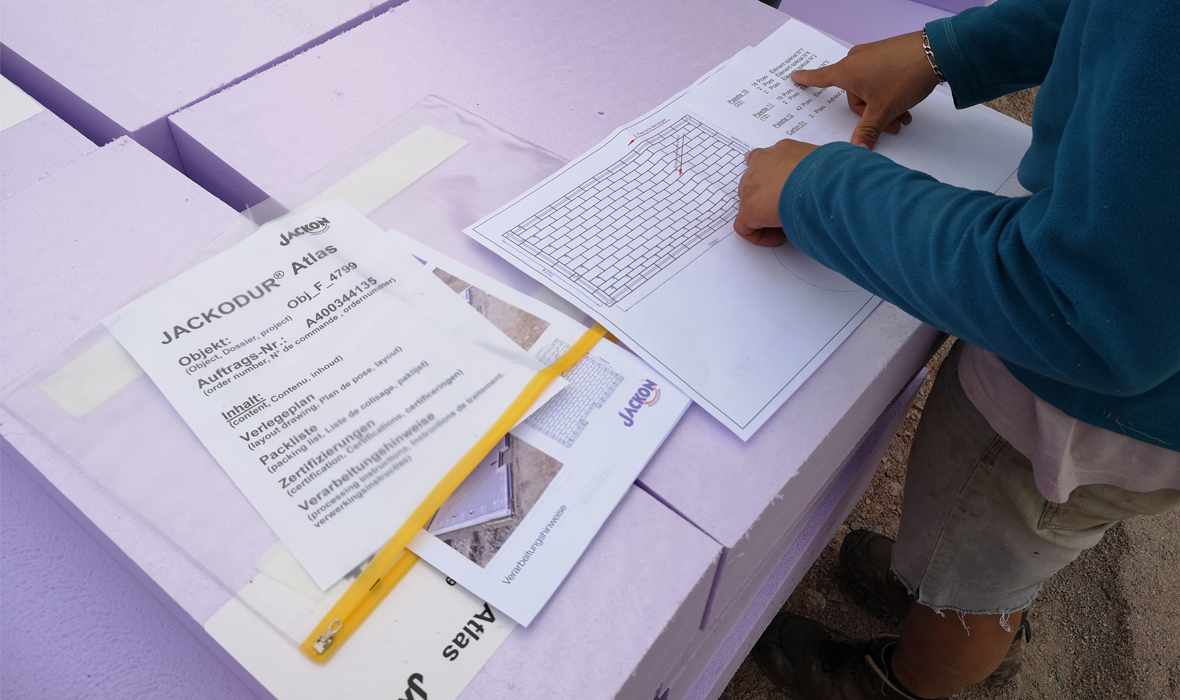

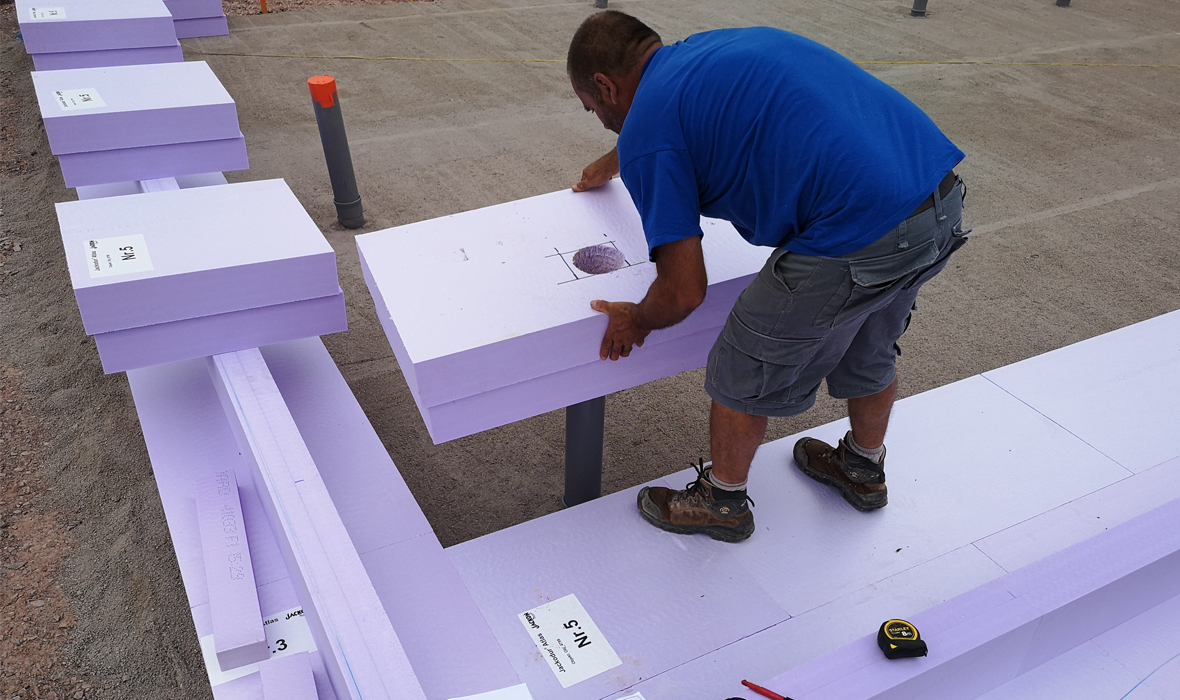

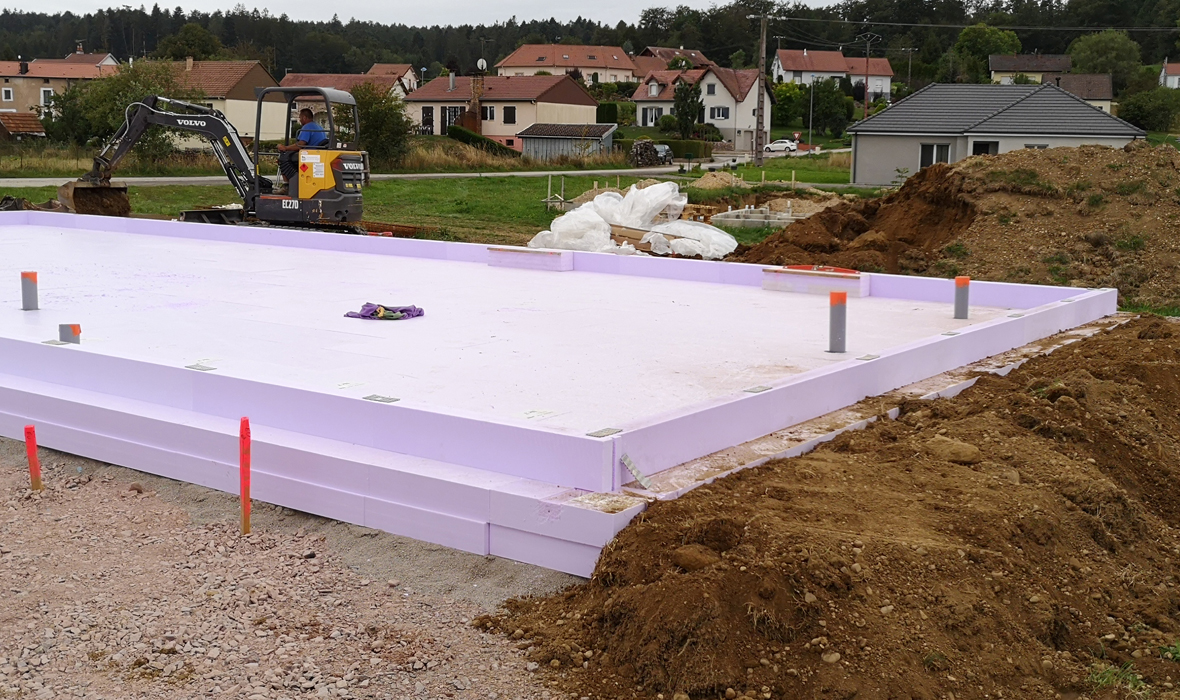

Nadien volstaat het om de platen op de grond te plaatsen met behulp van het kliksysteem. Dankzij hun profiel is dit een zeer precies montagesysteem, met als grote voordeel dat elke koudebrug vermeden wordt. De platen worden voorgesneden door JACKON Insulation op basis van de plannen die verstrekt worden door de architect. Enkel de schachten voor de technische kokers moeten nog voorzien worden. Het is zeer eenvoudig om deze uitsparingen uit te snijden met behulp van een zaag of stanleymes. Wij geven echter de voorkeur aan een warme draad, aangezien dit een snelle en efficiënte oplossing is die een ongeëvenaard, haarscherp resultaat biedt. En bij het snijden met een warme draad is er geen sprake van afval, wat toch een belangrijk voordeel is! Voor leidingen, zoals de waterafvoer die normaal gesproken een diameter van 100 mm heeft, is het ook mogelijk om een gatenzaag te gebruiken.

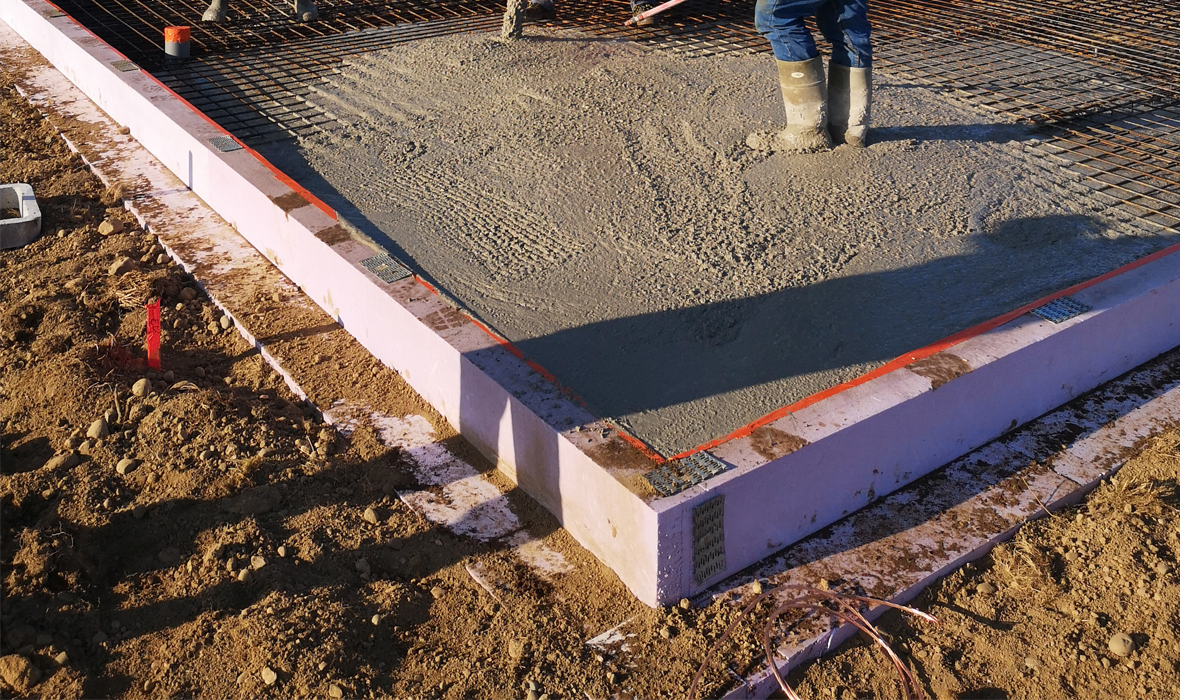

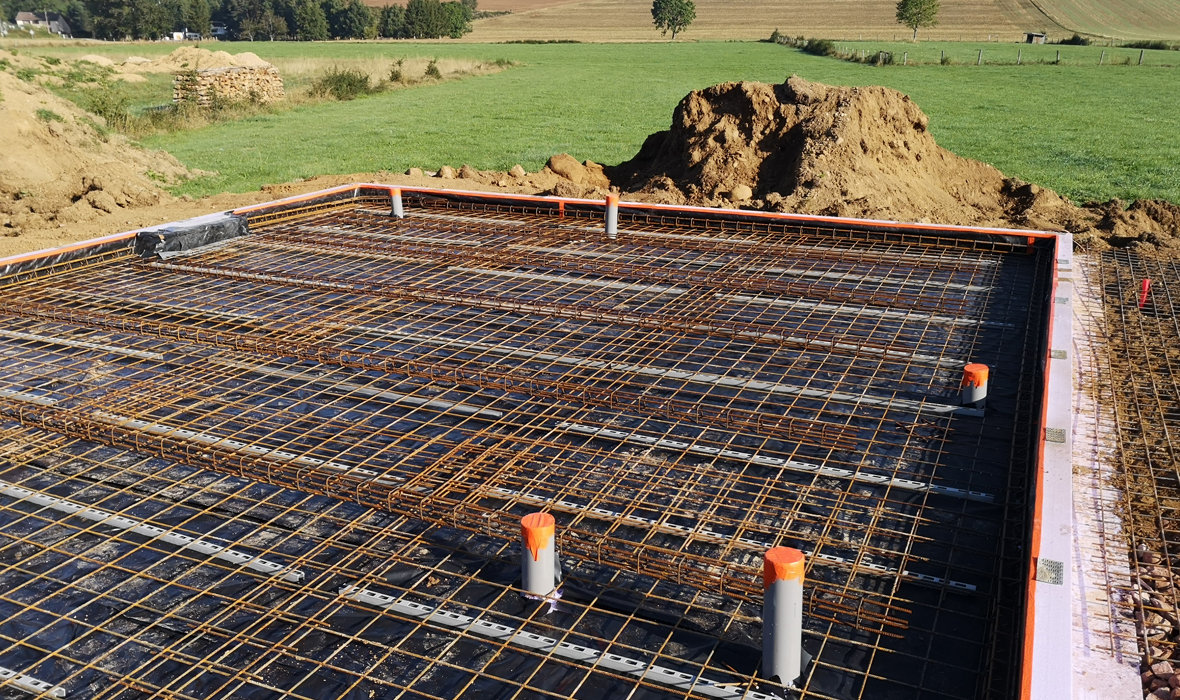

Tot slot is het dankzij de combinatie van thermische isolatie en het bekistingssysteem mogelijk om alle opeenvolgende stappen in één keer door te voeren. Er is geen ontkisting vereist. In combinatie met de techniek van het kliksysteem besparen we zo veel tijd en geld.

Resultaten: Een ongeziene tijdwinst en eenvoudige plaatsing! ”.


Over de JACKODUR® Atlas 300-plaat

- Samenstelling in geëxtrudeerd hard polystyreenschuim (XPS) met hoge dichtheid, geproduceerd overeenkomstig de norm EN 13164.

- Plaat met een glad oppervlak dat bestand is tegen compressie (vanaf 300 kPa) en die bovendien vormvast en bestand is tegen verrotting.

- Bedekte oppervlakte 0,75 m2 (1.250 x 600 mm).

- Beschikbaar in 12 verschillende dikten, van 100 tot 320 mm.

- Warmtegeleiding λD in W/(m·K) van 0,035 tot 0,036 afhankelijk van de gekozen dikte.

- Alternerende sponning voor een gepatenteerde assemblage met kliksysteem.

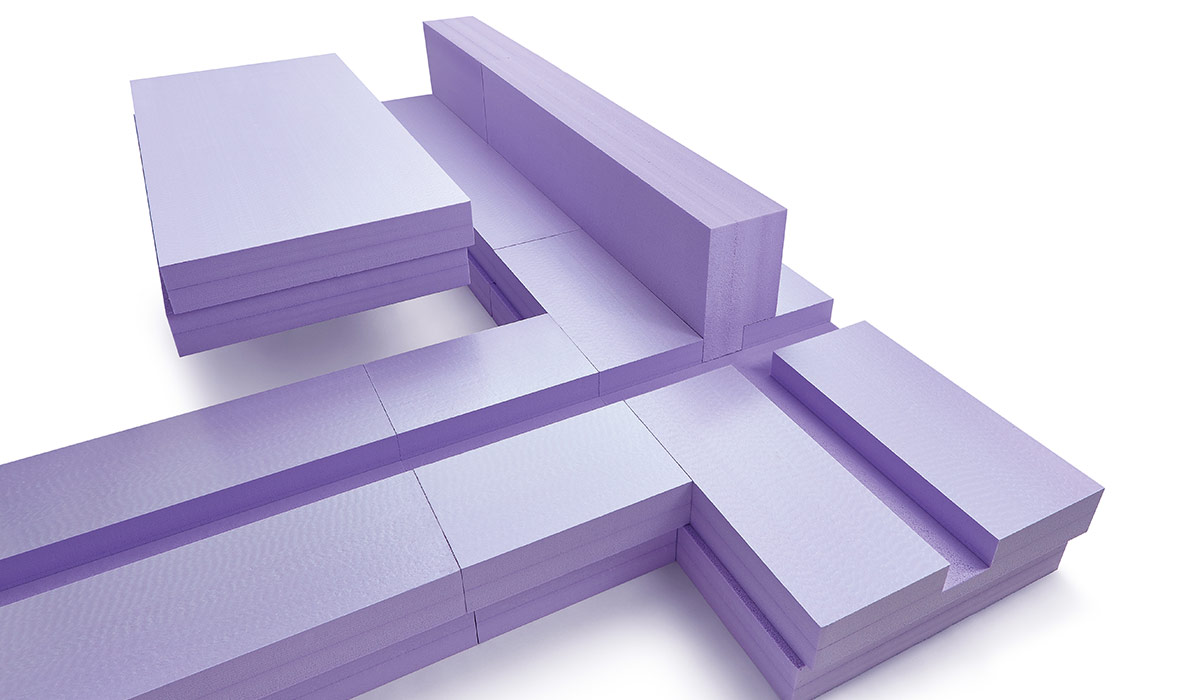

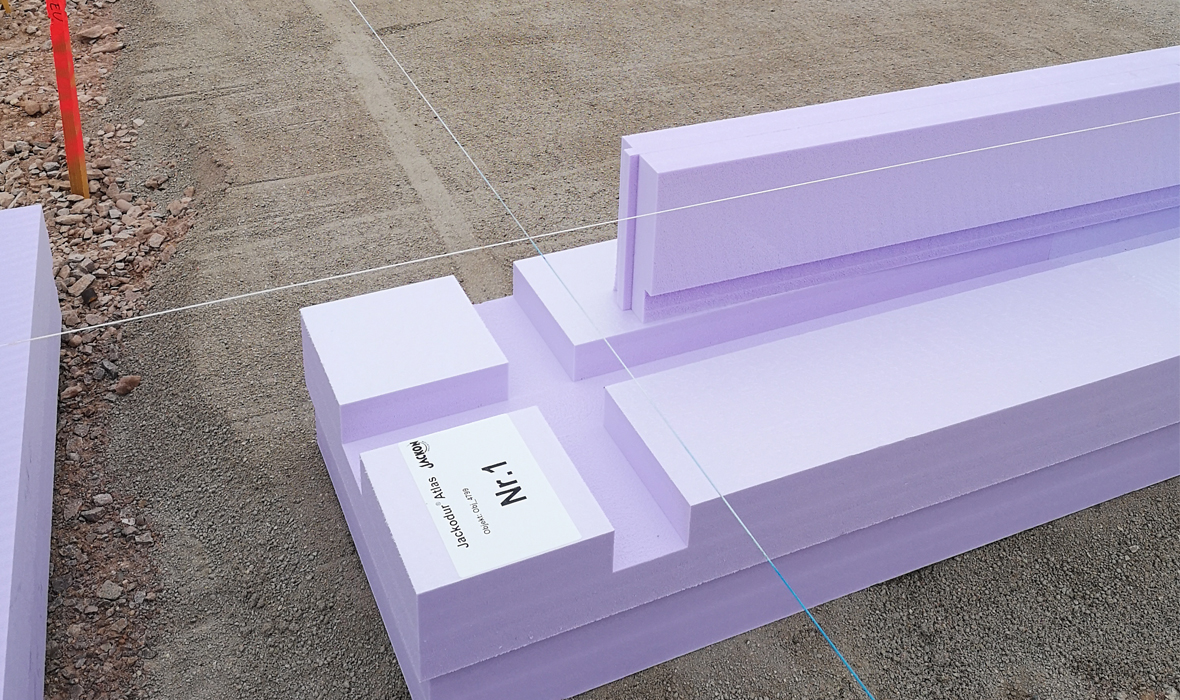

De specifieke elementen

- Hoekelement met groef om het bekistingselement vast te klikken. Weerstand tegen een compressie van 300 kN/m2. Ook beschikbaar met een weerstand tegen compressie van 500 en 700 kN/m.

- Zij-elementen met groef om het bekistingselement vast te klikken. Weerstand tegen een compressie van 300 kN/m2. Ook beschikbaar met een weerstand tegen compressie van 500 en 700 kN/m.

- Bekistingselement van 1,25 m met pin voor het vastklikken van het hoekelement en de zij-elementen (realisatie van een vloerplaat van 200 tot 300 mm).
