FIW bevestigd de lambda -waarde van EVO na praktijk testen.

Om die redenen werd een langdurige praktijkcontrole door het FIW( Forschungsinstitut für Wärmeschutz e. V. (FIW in München) uitgevoerd met JACKODUR® EVO 300. De standaard EVO panelen, dikte van 180 mm, werden na 3 winterperiodes in groendak opbouw getest.  De labotesten van de monsters tonen een uiterst lage wateropname zien en ook de meetwaarden voor de warmtegeleiding zijn volgens de nominale waarde. De drukweerstand wat 324 kPa. Een sterk signaal voor architecten en ontwerpers die hierin een duurzame betrouwbare oplossing vinden voor het omkeer dak.

Isolatie onder substraat en sedum: FIW-onderzoek na praktijktoepassing

Voor het onderzoek nam het FIW München monsters van een begroeid omkeerdak van een meergezinswoning in Mettmann. De systeemopbouw : een substraatlaag (met sedumvegetatie), drainage en een waterafvoerende scheidingslaag boven de isolatie.

Het doel van het onderzoek: de geschiktheid en duurzaamheid van de XPS-isolatieplaten voor toepassing in omkeer daken over een gebruiksperiode van meerdere jaren beoordelen – met de nadruk op warmtegeleidingsvermogen, drukgedrag en vochtgehalte.

Overzicht van de meetresultaten:
Laag vochtgehalte - warmtegeleidingsvermogen binnen het nominale bereik - druksterkte boven de opgegeven waarde

De laboratoriumwaarden geven een duidelijk beeld:

• Zeer laag vochtgehalte van de isolatieplaten (0,23 tot 0,41 vol.-%, gemiddelde waarde ca. 0,35 vol.-%)
• Warmtegeleidingswaarden van de vochtige monsters bij max. 0,0321 W/(m·K), en daarmee binnen het bereikvan de opgegeven nominale waarde0,032 W/(m·K)
• Drukspanning bij 10 % samendrukking in vochtige toestand > 342 kPa

Deze resultaten onderstrepen op indrukwekkende wijze dat JACKODUR® EVO in omkeer dakconstructies niet alleen theoretisch, maar ook na jarenlang gebruik in de praktijk stabiel blijft presteren.

Tino Dannenberg, productmanager bij JACKON Insulation by BEWI, heeft het onderzoek begeleid: "Bij omkeer daken telt uiteindelijk niet de belofte, maar het bewijs in de praktijk. De langetermijnervaringen kunnen worden opgedaan onder reële gebruiksomstandigheden. Alleen zo kan de werkelijke prestatie van de isolatieplaten betrouwbaar worden beoordeeld. Dat de FIW-meetwaarden na meerdere jaren in de praktijk, groendak, binnen het bereik van onze opgegeven λ-waarde liggen, bevestigt precies de productkwaliteit."

Scheidingslaag ook getest: dakvlies blijft diffusieopen

Er werden ook monsters genomen van het dampopen JACKODUR® WA filterdoek en getest op waterdampdoorlaatbaarheid. De meetresultaten lagen na gebruikstijd nog steeds onder de opgegeven sd-waarde van 0,1 m. Er is dus geen reden om aan te nemen dat de dampdiffusie door vervuiling of veroudering wordt beïnvloed.

De filterdoek blijft dus ook na jaren functioneel – een belangrijk punt in de context van de onderhoudsarm en betrouwbare werking bij groendakconstructies.

Eénlaagse uitvoering tot 400 mm: sneller bouwproces, meer zekerheid over de opleveringsdatum, gegarandeerde bouwfysica

Naast de stabiele kenmerken is een snelle en veilige uitvoering een doorslaggevende factor in de projectbusiness: De enkellaagse plaatsing tot 400 mm is hier een duidelijk pluspunt, dat zich uiteindelijk uitbetaalt in zekerheid van deadlines en kosten.

Bovendien geldt dat bij enkellaagse plaatsing de vorming van een waterfilm tussen twee isolatielagen, zoals bij meerlaagse constructies, constructief niet aanwezig is – een bouwfysisch belangrijk detail bij omgekeerde daken.

BBA-certificering voor bouwprojecten met een internationale context

JACKODUR® EVO 300 is in Groot-Brittannië BBA-gecertificeerd (certificaat 21/5944) voor gebruik als omkeerdak isolatie. De British Board of Agrément (BBA) is een van de gevestigde, onafhankelijke keuringsinstanties in de Britse bouwsector. Een BBA-certificering wordt in specificaties vaak gebruikt als betrouwbaar bewijs van geschiktheid, prestaties en duurzaamheid – vooral wanneer ontwerpers een duidelijke, externe basis nodig hebben voor productkeuze en uitvoeringsdetails.

Infobox JACKODUR® EVO

JACKODUR® EVO biedt als doorontwikkeling van de gekende multilayer-technologie van JACKON Insulation by BEWI een meerwaarde voor ontwerpers: de ontwerpwaarde van de warmtegeleidingscoëfficiënt ligt betrouwbaar bij alle diktes (tot 400 mm) bij λ = 0,033 W/(m·K).

Dit vereenvoudigt de aanbesteding en het bewijsvoering aanzienlijk: de dikte van het isolatiemateriaal kan flexibel worden aangepast in het project zonder dat de lambda-waarde verandert. Dit zorgt voor duidelijkheid in de opbouw van bouwelementen en in de detailplanning.

Bij de productie zet JACKON Insulation by BEWI in op een milieuvriendelijke aanpak: de celinhoud bestaat uit lucht, het product is vrij van HBCD-vlamvertragers en vrij van CFK/HCFK/HFK-houdende drijfgassen.

Samenvatting

Product: JACKODUR® EVO 300 Standard (XPS-isolatie geproduceerd met multilayer-technologie)
Belangrijkste toepassingen: omkeerdak (met grind/begroeiing), bovendien als perimeterisolatie, kelderbuitenmuurisolatie, kernisolatie, isolatie onder dekvloer
Diktes: 40 - 400 mm (enkelvoudige plaatsing tot 400 mm)
Warmtegeleidingsvermogen: λ_D = 0,032 W/(m·K) (constant voor alle diktes); ontwerpwaarde λ = 0,033 W/(m·K)
Druksterkte (opgegeven): 300 kPa
Langdurige praktijkproef door het FIW, in een begroeid omkeerdak: zeer geringe wateropname; warmtegeleidingsvermogen van het vochtige monster max. 0,0321 W/(m·K); drukspanning bij 10 % samendrukking > 342 kPa (bron: onderzoeksrapport FIW München)

Images for the message

•

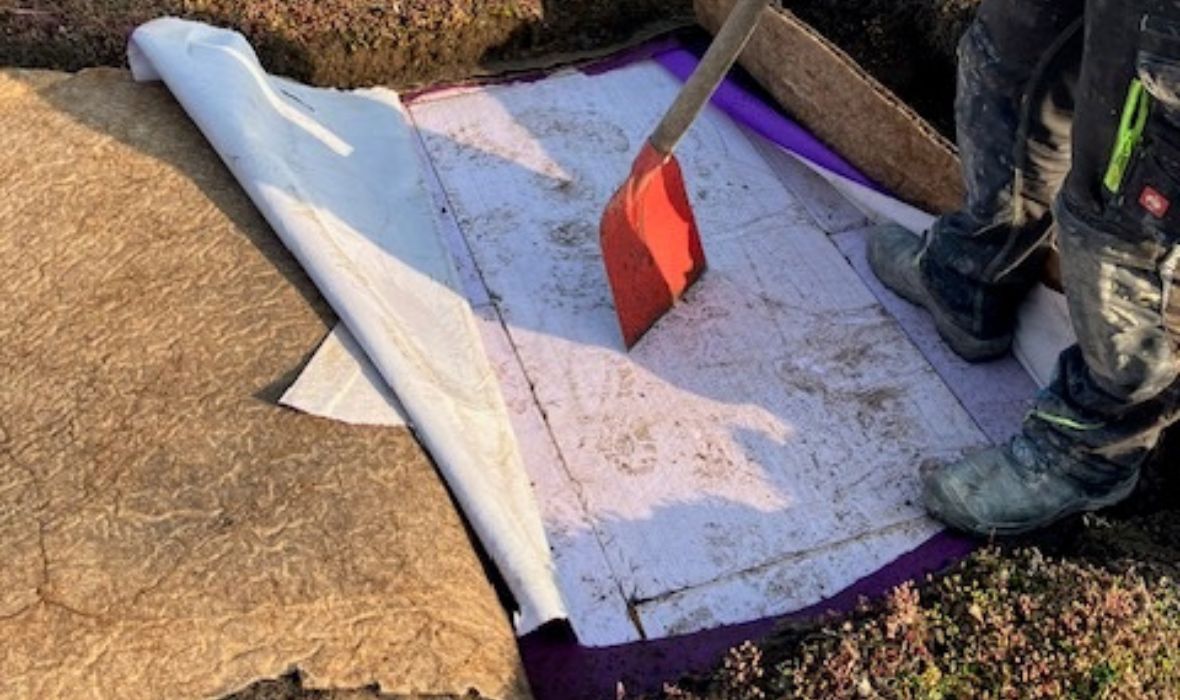

  Beeld 1 / 8: Naast de isolatiestalen werden ook stukken van het JACKODUR® WA-filterdoek genomen.
•

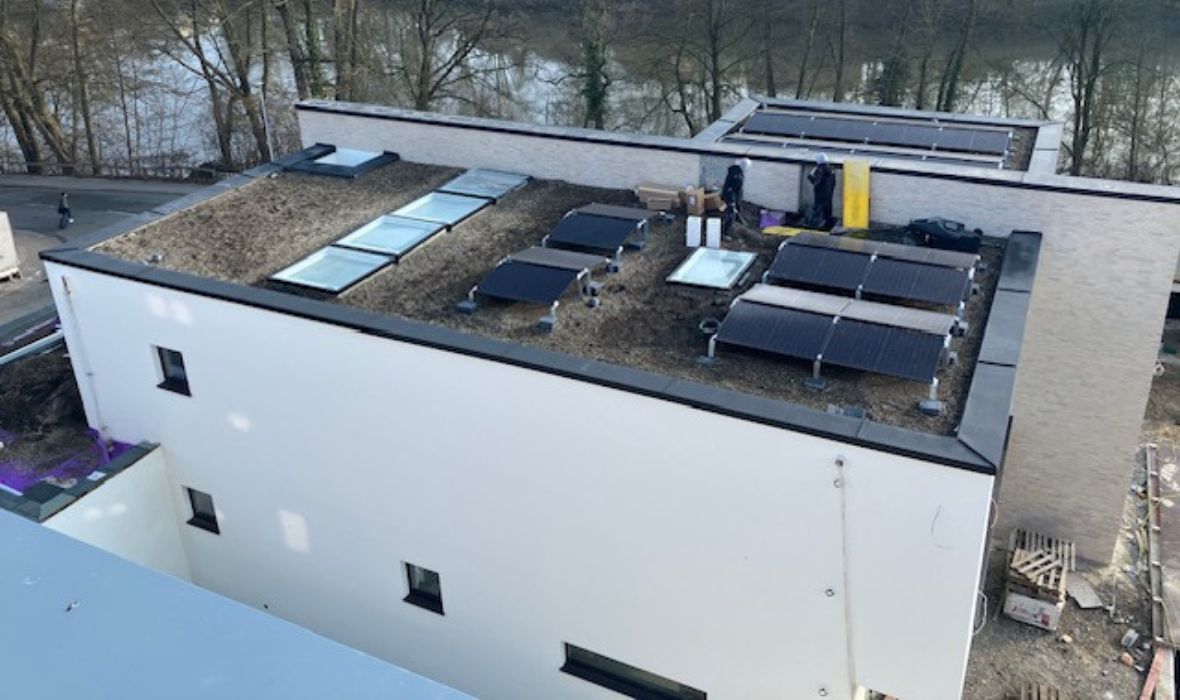

  Beeld 2 / 8: Hier vond de monstername plaats: het meergezinshuis heeft een omgekeerde dakconstructie met begroeiing.
•

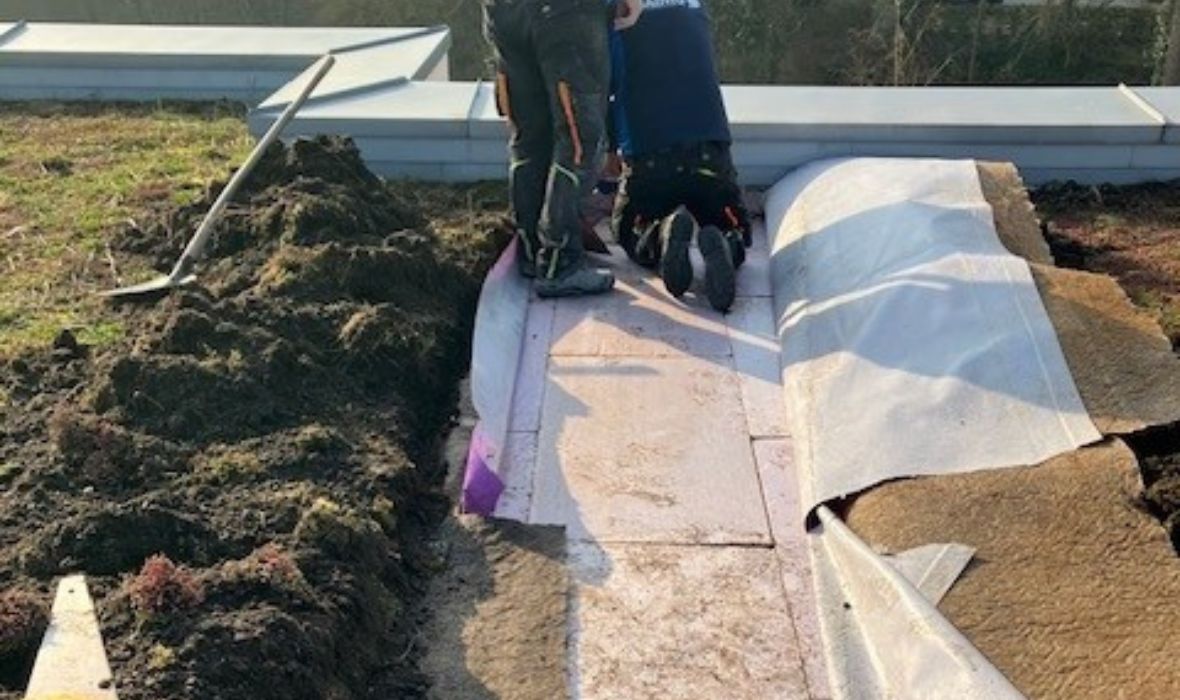

  Beeld 3 / 8: De monsters zijn op twee verschillende plaatsen van het dakoppervlak genomen.
•

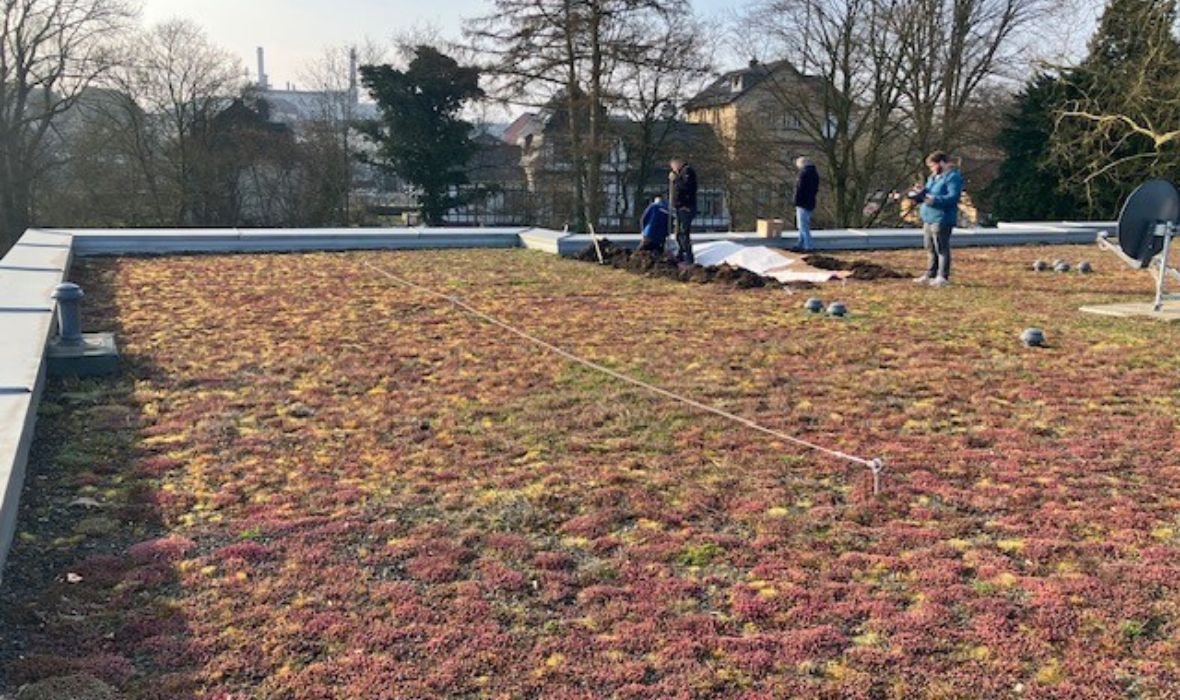

  Beeld 4 / 8: De begroeiing van het dak met mos en kleine planten.
•
  Beeld 5 / 8: Het platte dak werd gebouwd als een nulgraad-dak.
•
  Beeld 6 / 8: De nacht voor de monstername had het geregend: op een van de twee monsternameplaatsen werd na het verwijderen van de isolatieplaten stilstaand water op de dakafdichting aangetroffen.
•

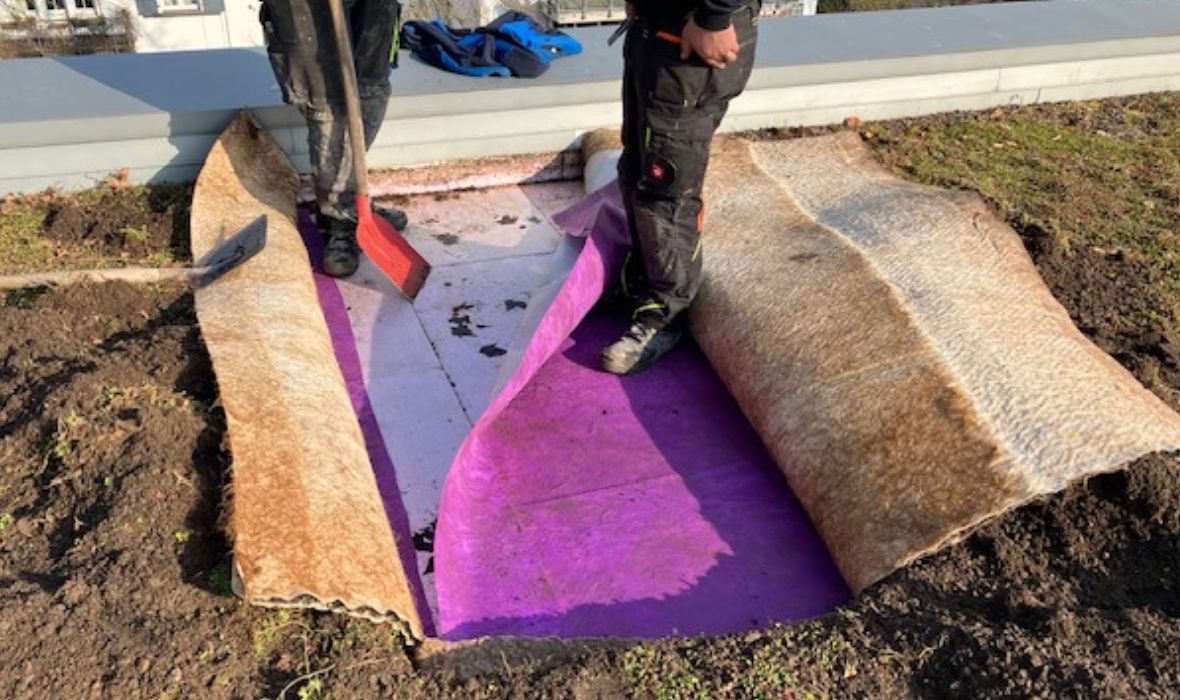

  Beeld 7 / 8: Er kon geen doorworteling van het dakvlies JACKODUR® WA worden vastgesteld.
•
  Beeld 8 / 8: Boven de isolatielaag bevinden zich het dakvlies JACKODUR® WA (diffusieopen en waterafvoerend), 20 mm drainagemat met vliesbekleding en 100 mm substraat met sedumvegetatie.
